34 حوض مطبخ في المسقط

حول هذا البلوك

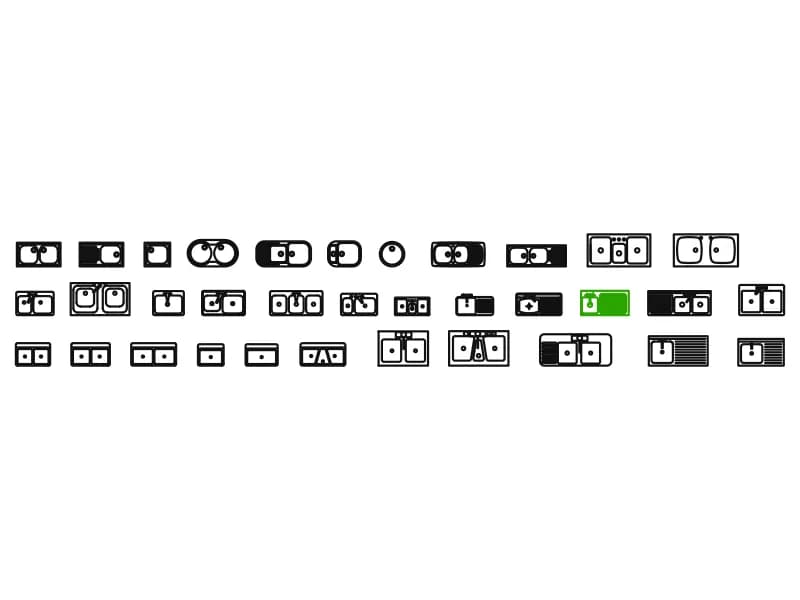

أربعة وثلاثون بلوك CAD لحوض مطبخ مرتبة في ثلاثة صفوف، كل واحد منها إدراج منفصل في المسقط مع أحواض وفتحات خلاطات ومصارف ومصافٍ مخددة مرسومة. ستة منها تحمل أسماء كتالوج — 24'' و30'' Sink Single PV، و32'' و36'' و42'' Sink Double PV، و42'' Triple Sink PV، حيث PV تعني مسقط. اثنان آخران باسم TARJA و TARJA2، وهما بالإسبانية المكسيكية تعنيان حوض مطبخ؛ والباقي بأسماء مولدة تلقائياً.

تمتد العروض من حوالي 480 وحدة لحوض تحضير صغير إلى 1,330 لحوض مزدوج بمصفاة طويلة، على أعماق من 330 إلى 645، وهو ما يُقرأ كمليمترات لأحواض حقيقية. هذا النطاق هو الهدف من اللوحة: افتحها بجانب مخطط مطبخك، واعثر على ترتيب الحوض الذي اختاره العميل، وانسخ ذلك الإدراج بمقياس 1:50. كما يحسم الكتالوج الجدل حول مقدار سطح العمل الذي يستهلكه حوض مزدوج ومصفاة فعلاً.

تخفي البلوكات الستة المسماة فخاً. هندستها مرسومة بالبوصة ومدرجة بمقياس 20، لذا يظهر الحوض المزدوج 32'' بعرض 640 وحدة بدلاً من 813 مم التي يوحي بها اسمه. قسّم تلك الستة بـ 1.27 لإرجاعها إلى المليمترات الحقيقية، وقس أي حوض قبل أن تضع أبعاد سطح عمل حوله. كما يقع جسم شارد فوق الصفوف، لذا حدد بالنافذة الحوض الذي تريده بدلاً من الوثوق بتكبير ليشمل الكل.
