بلوكات CAD للسلالم — حلزوني، رحلات مستقيمة ومنحدر

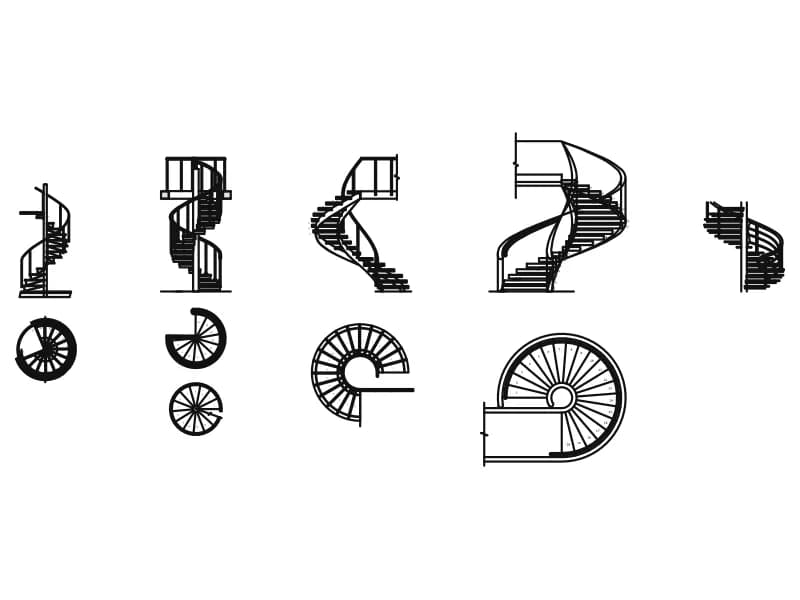

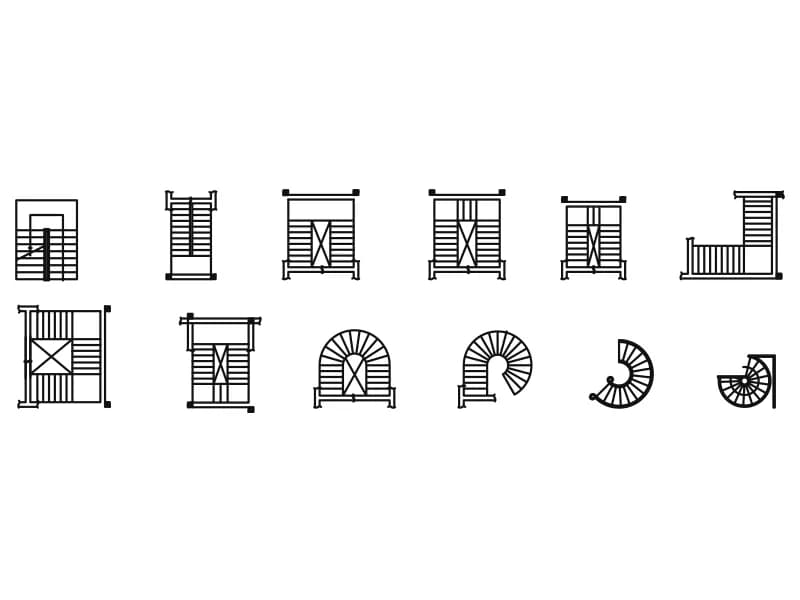

سبعة ملفات. السلم الحلزوني هو الأوضح بينها: 1,046 كيانًا تُظهر السلم نفسه في المسقط والواجهة عبر 17.2 × 19.2 وحدة، مع 131 قوسًا تتبع الدرجات حول العمود. تحمل كل من أربع لوحات ثمانية إلى اثني عشر إدراج سلم جنبًا إلى جنب، رحلات مستقيمة، مكسورة وربع دورات، مرسومة بالمليمتر وتمتد من 20,000 إلى 56,000 وحدة. يضيف منحدر استقبال 2,930 كيانًا على 47 طبقة مع 188 نصًا وأرقام أجزاء، وتكمل لوحة نمط زخرفي من 13,699 كيانًا المجموعة.

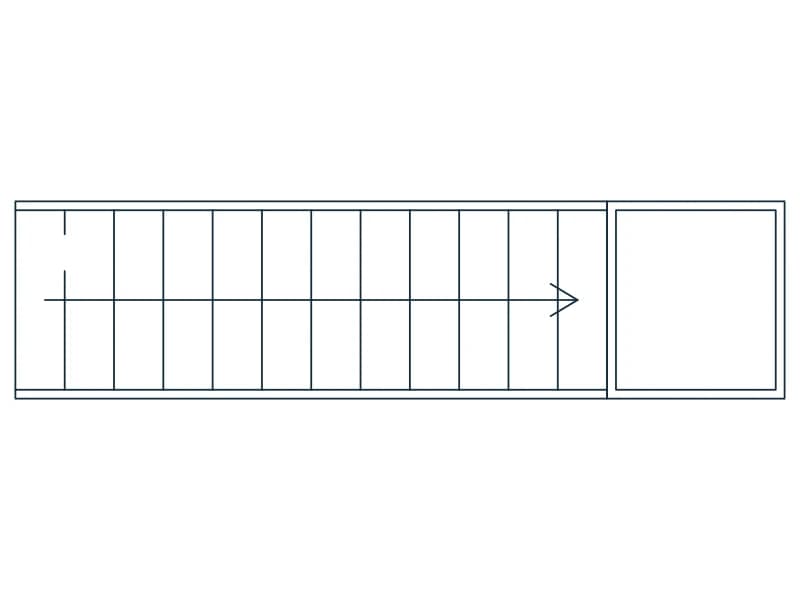

تُحدد السلالم بمقياس 1:50، أو 1:20 لتفصيلة، والانطلاقة وعدد القوائم هما ما يحددان الرسم وليس المحيط، لذا اقرأ تباعد الدرجات في البلوك قبل قبوله. أدرج رحلة، وحاذِ أول قائمة مع منسوب أرضيتك، واقتطع الجدران حولها؛ عادةً ما يحتاج سهم الأعلى وخط القطع إلى إعادة رسم ليتوافق مع نمط التوصيف لديك. اللوحات رسومات بالمليمتر، لذا اضرب في 0.001 للمتر، وافصل الدرجات المشطورة والحواف الأمامية وخط القطع على طبقات منفصلة.

13 بلوكات · كلها بصيغتي DWG وDXF · مجانية، دون تسجيل
