منحدر وصول معياري — الأجزاء والمنصات والأرجل

حول هذا البلوك

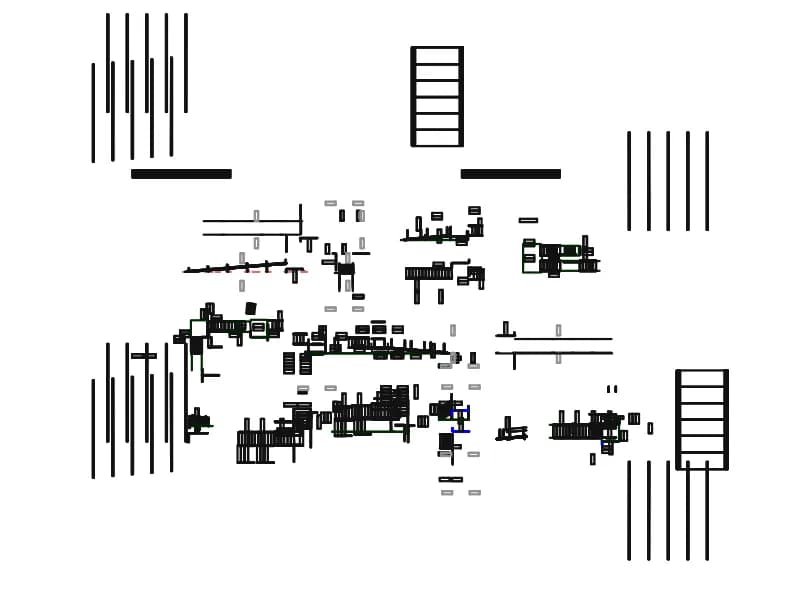

هذا لوح أجزاء لنظام منحدر من الألومنيوم يُجمّع بالبراغي، وأسماء الطبقات الـ47 هي قائمة الأجزاء: MR636NR و MR636HR لمقاطع المنحدر بدون درابزين ومع درابزين، وMP6363 و MPR63S للمنصات، وMRTT36 و MRTT48 لمقاطع اللف، وMS448HR لسلم، وأكثر من اثنتي عشرة طبقة أرجل من MRLEG20F إلى MRLEG50F تغطي ارتفاعات مختلفة. هناك 2,930 كياناً، منها 1,660 مجسماً صلباً ACIS و434 إدراجاً و188 تسمية نصية، ولهذا يبلغ حجم الملف 7.6 ميغابايت.

يستخدم مستشار الوصول أو المقاول لوحاً كهذا لتجميع مسار من الرصيف إلى الباب: اختر أطوال المقاطع التي تعطي الارتفاع المطلوب عند ميل حوالي 1 إلى 12، وضع منصة عند كل لفّة، ثم اضبط الأرجل على الارتفاعات التي يتطلبها الأرض. تحمل التسميات النصية رموز الأجزاء، لذا يعمل التخطيط النهائي كقائمة طلب للمورّد.

لأن المكونات مجسمات صلبة حقيقية، اعزل جزءاً واحداً في كل مرة وانسخه إلى رسمك بدلاً من إدراج اللوح كاملاً، مما يبطئ المسقط. اعمل في مسقط علوي لرسم الموقع وانتقل إلى مسقط متساوي القياس فقط عند الحاجة لفحص ارتفاعات الأرجل. جمّد طبقات الأجزاء التي لا تستخدمها، واحتفظ بالرموز مع الهندسة ليبقى الجدول قابلاً للتتبع.
