كتل كاد لمعدات الصالة الرياضية — أوراق مسقط

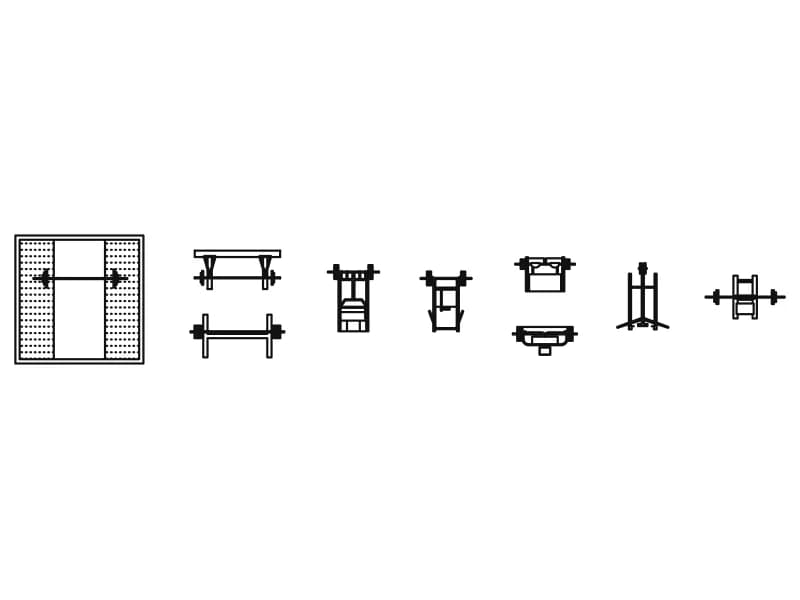

إحدى عشرة ورقة تغطي جناح لياقة. تأتي تمارين القلب كأربعة عشر إدراج جهاز مشي في ورقة واحدة، وخمسة أجهزة تدريب بيضاوية وخمسة عشر دراجة تمرين. تليها القوة: ثلاثون آلة أوزان، وتسعة حوامل قرفصاء وقوة، وثمانية مقاعد ضغط، وخمسة حوامل أوزان حرة على الطبقة A-EQPM-ACCS، وثلاثة إطارات متعددة المحطات، وورقة مقعد بطن من سبع قطع. ورقة من اثنتي عشرة قطعة من الحصائر والكرات والأجهزة الصغيرة تملأ الفراغات، ويكملها منصة صعود. كل ورقة عبارة عن صف من الإدراجات المنفصلة، لذا تُنسخ آلة واحدة بمفردها دون فك أي شيء أولاً.

تُرسم تخطيطات الصالات الرياضية عند مقياس 1:50 و1:100، وبصمة المعدات نصف المهمة فقط — فمساحة الجري خلف جهاز المشي ومنطقة رفع الأثقال حول الحامل تحدد التخطيط، وكلاهما سهل القياس من رموز المسقط هذه. الأوراق رسومات بالمليمتر تمتد من 4,500 إلى 38,000 وحدة، لذا أدخلها بمقياس 0.001 في مخطط بالأمتار. قسّم الآلات على طبقات حسب الدائرة وسيخدم نفس الرسم جدول المعدات ومخطط الأرضيات.

11 بلوكات · كلها بصيغتي DWG وDXF · مجانية، دون تسجيل
