رموز CAD — توصيف، لافتات وأسهم شمال

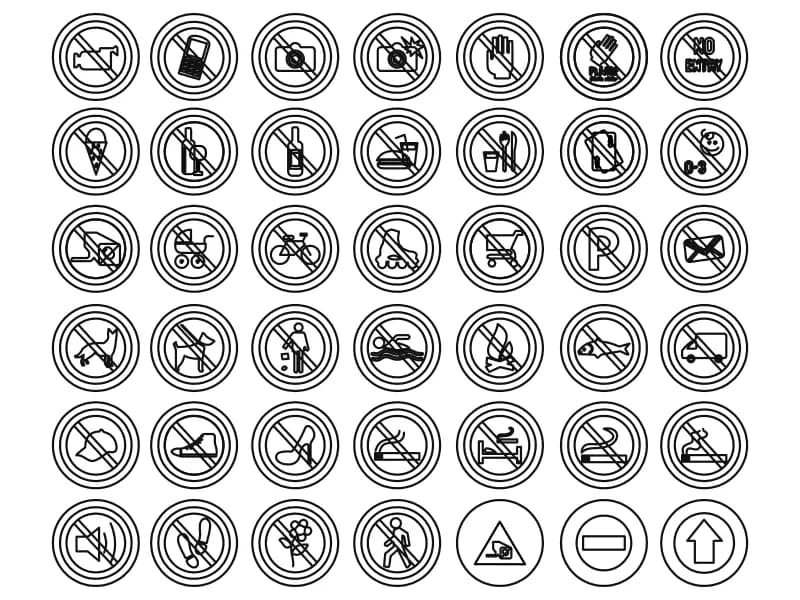

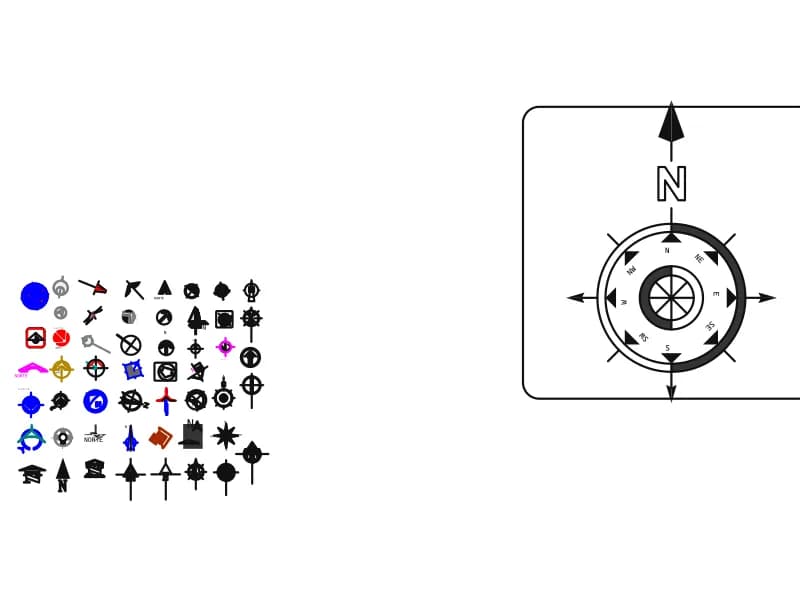

ستة ملفات لتوصيف الرسم واللافتات. لوحة مفتاح من 972 كيانًا تضع 256 نصًا مقابل رموز للسباكة والصرف والأعمال الكهربائية موزعة على إحدى عشرة طبقة. ملف سهم شمال يحوي 1,630 كيانًا على 39 طبقة، مع رسم رمز الشمال بعدة طرق مختلفة. تتبع لافتات السلامة: لافتات مخارج الطوارئ على 22 طبقة مرقمة EV01 إلى EV14، لوحة مخاطر مكان العمل مع 83 تهشيرًا بالأسود والأصفر المألوفين، مجموعة لافتات حظر، و38 إدراجًا لرموز رياضية.

تنتمي رموز التوصيف إلى إطار الرسم والمفتاح، وتُرسم بنفس الحجم المطبوع مهما كان مقياس المخطط، لذا ضعها في فضاء الورق أو حدد حجمها مقابل ارتفاع النص بدلًا من الموديل. تُرسم مخططات اللافتات بمقياس 1:100 مع تكبير الرموز لتبقى مقروءة. تعتمد لافتات المخارج والمخاطر على تعبئات التهشير بالألوان التي تتوقعها المعايير، لذا أبقِ تلك التهشيرات على طبقة خاصة بها، حيث لا يمكن لتغيير المقياس العام أن يمحو التعبئة.

6 بلوكات · كلها بصيغتي DWG وDXF · مجانية، دون تسجيل
