كتل CAD للرسوم التخطيطية الرياضية — 38 علامة نشاط

حول هذا البلوك

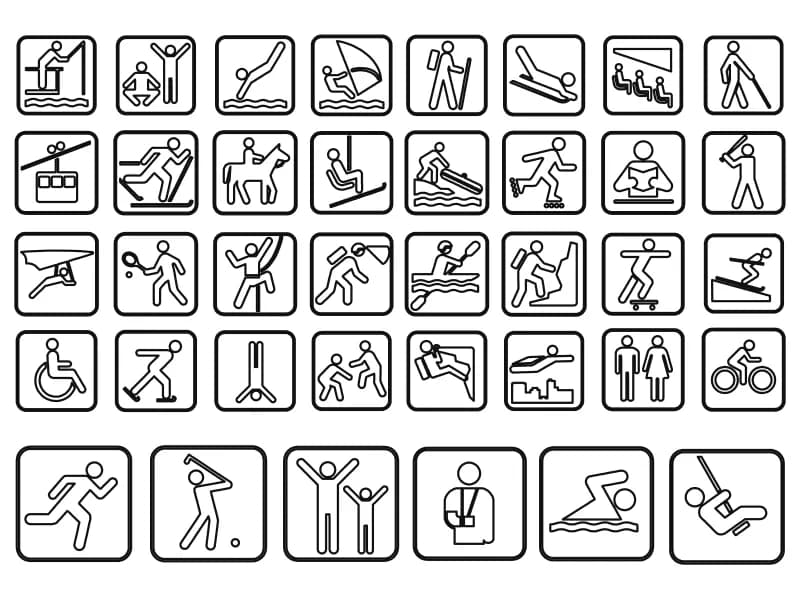

ثمانية وثلاثون لوحة مربعة مستديرة، كل منها تحمل شكلًا تخطيطيًا لنشاط رياضي أو ترفيهي. أربعة صفوف من ثمانية تغطي التزلج على الماء والجمباز والغوص وركوب الأمواج والمشي لمسافات طويلة والتزحلق على الجليد والجلوس للمتفرجين وشخص بعصا بيضاء وتلفريك والتزلج الريفي وركوب الخيل والكرسي المعلق والتجديف بالزوارق والتزحلق على الجليد بالعجلات والبيسبول والطيران الشراعي والتنس والتسلق وصيد الأسماك والتجديف والتزلج على الألواح والوصول بالكرسي المتحرك والتزلج على الجليد ونقطة مشاهدة. صف سفلي أكبر من ستة يضيف الجري والغولف ومجموعة عائلية والإسعافات الأولية والسباحة.

تحتاج المراكز الرياضية والفنادق والمنتجعات والحدائق والمخيمات كلها هذه المفردات على لوحات التوجيه ومخططات الموقع ولافتات الأبواب. ضع لوحة بجانب المرفق الذي تسميه على مخطط الموقع، أو اصطف عدة منها كوسيلة إيضاح على واجهة لافتات. الأشكال تخطيطية وليست ظلالاً صلبة، لذا تتماسك عند التصغير؛ تحت حوالي 8 مم على المخطط تبدأ الأطراف الرفيعة بالاندماج وتكون النسخة المعبأة أوضح.

على غير المعتاد في ورقة كهذه، كل رسم تخطيطي هو كتلة بالفعل: 38 إدراجًا مرسومًا من 39 تعريفًا، لذا تحتوي مساحة النموذج على 42 كائنًا فقط في المجموع. يمكنك إدراج واحدة بالاسم مباشرة في رسم آخر دون تفكيك أي شيء أولاً. التعريفات تحمل أسماء عامة — block 2، block 14، block 52 — لذا أعد تسميتها بشيء قابل للبحث مثل SIGN-SWIM قبل إضافتها إلى مكتبتك. اللوحات مربعة ومتساوية عند حوالي 8,900 وحدة، باستثناء ثلاث أكبر.
