رموز CAD معمارية أساسية — لوحات مفاتيح التخصصات

حول هذا البلوك

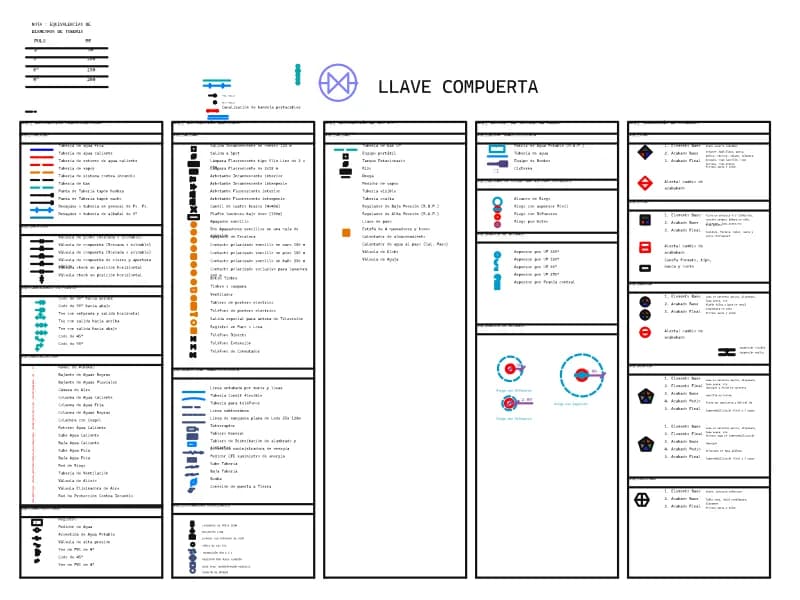

خمسة مفاتيح لرموز CAD تتشارك ورقة واحدة، كل منها تحت عنوانه. INSTALACIÓN HIDROSANITARIA يغطي أنواع خطوط الأنابيب للماء البارد والساخن والعائد، والبخار، وخط الحريق والغاز، ثم صمامات الكرة والبوابة وعدم الرجوع، وتركيبات المسقط الأفقي مثل الأكواع لأعلى ولأسفل والوصلات الثلاثية، وقائمة اختصارات — B.A.N و C.A.F و R.A.C والباقي. INSTALACIÓN ELÉCTRICA يتبع ذلك بالمخارج والمفاتيح والأجراس ونقاط الهوائي والهاتف والوحدات المضيئة المسماة. ثم غاز البترول المسال، والري، ومفتاح التشطيبات: 279 تعليقاً في 972 كياناً.

بلوك الري غير معتاد في مفتاح عام: مرشات منبثقة بزوايا 90 و180 و270 و360 درجة، ودوارات، ونقاطات، وأنصاف أقطار رش 2.00 و3.50 و6.00. مفتاح التشطيبات جدول تركيب لـ MURO و PISO و BÓVEDA و AZOTEA و COLUMNAS، يرقم كل طبقة من العنصر الأساسي إلى التشطيب النهائي، مع مثلث يحدد تغيير التشطيب. ملاحظة أنابيب تحول الأقطار الاسمية: 2 بوصة إلى 50 مم، و4 إلى 100، و6 إلى 150، و8 إلى 200.

الطبقات تقسم التخصصات بالفعل — INST-HID و IH- SIMBOLOGIA للسباكة، و ELEC و CABLES DE INSTALACION للأسلاك، و BAJADAS لمياه الصرف، و aspercion للمرشات، و EQUIPO للمعدات، و FOFO للصرف الحديدي — لذا تجميد طبقة يخفي تخصصاً كاملاً دفعة واحدة. الرموز بمقياس المفتاح على ورقة 43 × 36 وحدة، وليست بأحجام حقيقية: انسخ التي تستخدمها إلى قالب كتلة العنوان، وقسها إلى ارتفاع نصك، وترجم التعليقات مرة واحدة.
