جهاز جيم متعدد المحطات — مسقط سداسي ومسقطان جانبيان

حول هذا البلوك

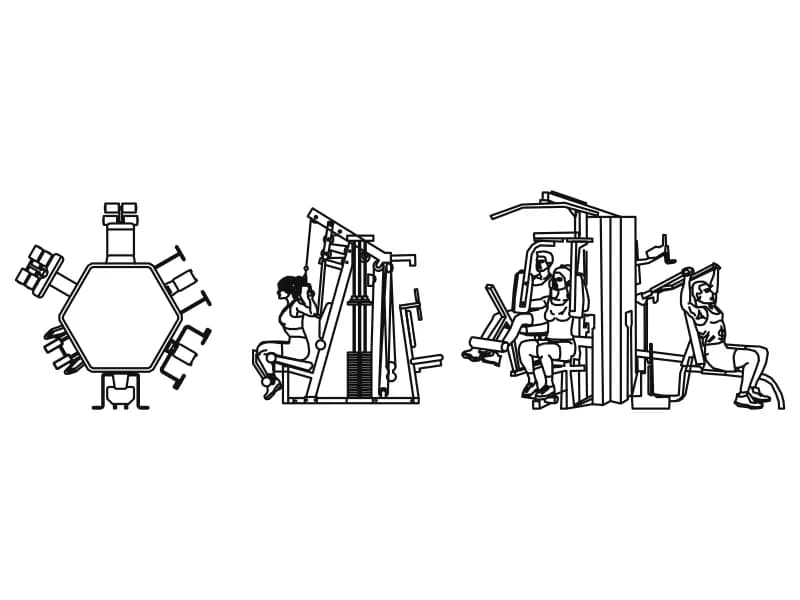

ثلاثة إدراجات تؤدي عملاً كبيراً هنا. الأول مسقط لبرج متعدد المحطات سداسي الأضلاع، وأكوام الأثقال في الوسط وستة مقاعد وأذرع ضغط ومقاعد سحب تتوزع حول السداسي. والثاني مسقط جانبي لامرأة جالسة عند محطة واحدة، مع رسم قضبان التوجيه وكومة أقراص خلفها. والثالث مسقط أمامي عريض للإطار نفسه مع ثلاثة أشخاص يتدربون في آن واحد. ويغطي الرسم كله 7.8 في 3.4 م على الطبقة 0.

يثبّت جهاز متعدد المحطات صالة رياضية صغيرة — غرفة لياقة مدرسية، أو جناح ترفيهي فندقي، أو صالة رياضية في مبنى سكني — لأنه يحل محل ستة أجهزة منفصلة في مساحة أرضية جهازين. ويمنح المسقط السداسي نصف قطر الحركة الذي يجب أن يبقى خالياً من كل جانب، وهذا النصف عادة ما يحدد مكان الجهاز أصلاً. اعمل بالمسقط بمقياس 1:50 وأدرج المساقط الجانبية في مقطع غرفة أو منظر داخلي للجدار المرايا.

أدرج بنقطة أساس في مركز السداسي حتى يمكن تدوير الجهاز ليناسب الغرفة دون انحراف المحطات عن الخط. والمسقطان الجانبيان إدراجان منفصلان، لذا يمكن إدراج أحدهما في رسم مقطع دون جر المسقط معه. كل شيء على الطبقة 0 ومرسوم بالملليمترات رغم إشارة البوصة في الترويسة، لذا اضبط المقياس على 0.001 لرسم موقع بالأمتار واتركه على 1 لرسم بالملليمترات.
