أجهزة جيم متنوعة — اثنتا عشرة كتلة بمسقط ومسقط جانبي

حول هذا البلوك

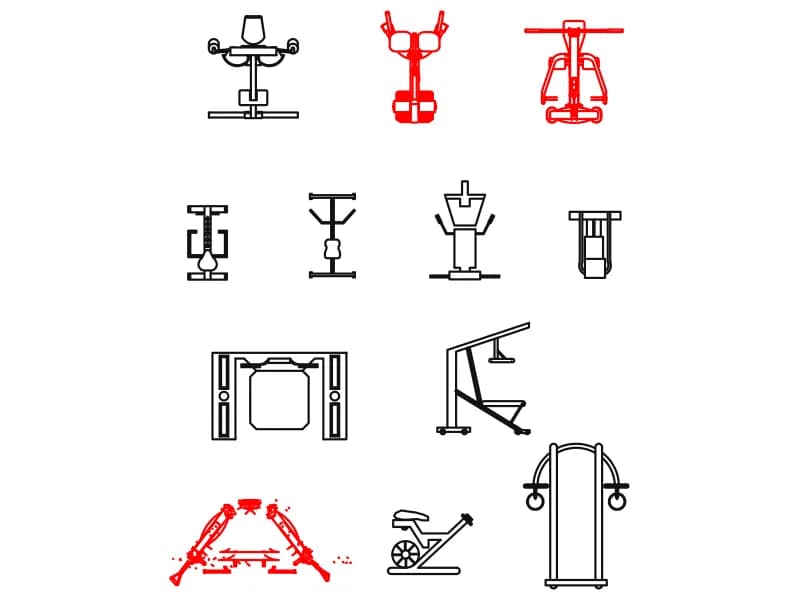

هذه هي اللوحة الشاملة: اثنتا عشرة كتلة CAD لأجهزة الجيم مرتبة في شبكة بعرض نحو 6.0 م وعمق 8.3 م. تشمل المساقط العلوية جهاز تفريد الصدر بأذرعه المتأرجحة، وجهاز تجديف وجهاز تدريب متقاطع مميزين باللون الأحمر، ومقعد تمديد الظهر، وجهاز تجديف بقضيب T، ومحطة كابلات، وقفص قوة. وتغطي المساقط الجانبية مقعداً مائلاً قابلاً للتعديل على عجلات نقل، وجهاز تجديف بعجلة موازنة ذات أسلاك، وبرجاً بحلقات جمباز معلقة من قضيب علوي منحنٍ.

عندما يحتاج جناح اللياقة إلى جهاز نادر لا تحمله أي مكتبة قياسية، فهنا مكان البحث. اسحب جهاز التجديف وبرج الحلقات إلى منطقة تدريب وظيفي بمقياس 1:50، أو استخدم مسقط قفص القوة للتحقق من إمكانية تركيب قضيب بطول 2.2 م دون اصطدام بعمود. وتقع العناصر الحمراء على الطبقة نفسها كالبقية لكنها تحمل لوناً صريحاً، ما يجعل عزلها سريعاً عند الحاجة إلى أجهزة الكارديو فقط.

انسخ الأجهزة فرادى بدلاً من إدراج الاثني عشر كلها: فبحجم 302 كيلوبايت تكون اللوحة الأثقل بين ملفات الصالات الصغيرة، ومعظم الرسومات تحتاج قطعتين أو ثلاثاً. أعد ضبط الألوان الصريحة إلى ByLayer بعد اللصق، وإلا فستُطبع الأجهزة الحمراء بالأحمر أياً كان ما تقوله طبقة الأجهزة. تقع كل كتلة على الطبقة 0، لذا خصص طبقتك فوراً فتتبع المجموعة كاملة نمط الطباعة لديك دون مزيد من التعديل.
