مناظر سلالم حلزونية — مساقط أفقية ومساقط رأسية

حول هذا البلوك

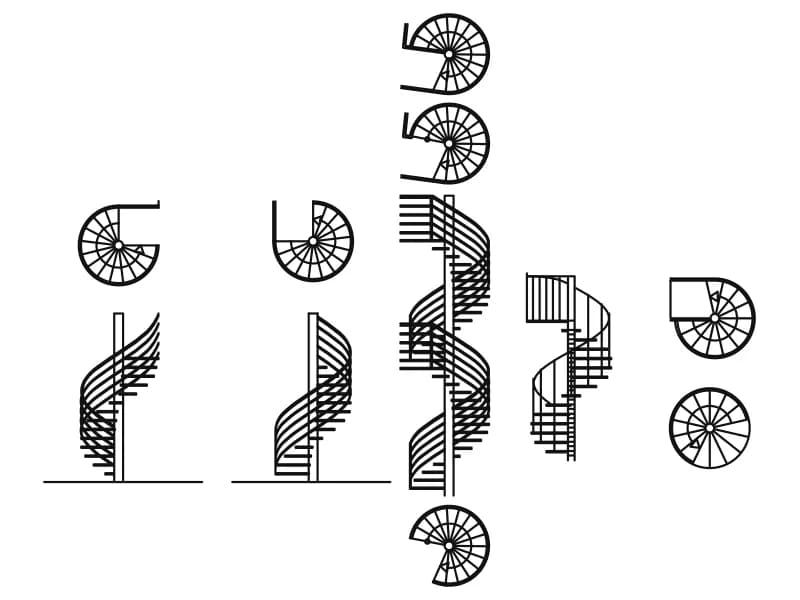

تشترك عشرة رسومات لسلالم حلزونية في هذه الورقة، كل مسقط موضوع فوق أو بجانب المسقط الرأسي الذي ينتمي إليه. المساقط دوائر من درجات شعاعية حول عمود مركزي، بعضها مقطوع ببسطة أو ربع دورة مقابل جدار؛ تُظهر المساقط الرأسية الدرجات تلتف حول عمود مركزي منحني ودرابزين منحنٍ، وفي حالتين، رحلة طويلة بما يكفي لخدمة طابقين. إنها خطوط مرنة، 1,046 كياناً مكونة من 670 خطاً، 235 خطاً متعدداً، 131 قوساً و9 دوائر، كلها على الطبقة 0.

أي شخص يبحث عن كتلة CAD لسلم لميزانين أو تحويل علّية أو غرفة معدات أو شقة دوبلكس يمكنه سحب زوج مطابق من هنا وتغطية المسقط الأفقي والمقطع من ملف واحد. تمتد الورقة حوالي 17 في 19 وحدة وتُقرأ كأمتار، مما يضع المسقط الحلزوني عند حوالي 2 م عرضاً، القطر المعتاد لسلم حلزوني منزلي.

خذ المسقط الأفقي والمسقط الرأسي معاً: لقد رُسما بنفس نصف القطر، لذا سلم يناسب مسقطك سيناسب مقطعك أيضاً دون إعادة رسم. حدد زوجاً بنافذة، انسخه إلى رسمك وأدر المسقط الأفقي حتى تستقر أول درجة حيث يصل المستخدم. ضع النتيجة على طبقة سلالم خاصة بك، لأن كل شيء هنا يقع على الطبقة 0 وإلا سيُرسم بلون الافتراضي الحالي.
