ألواح شاشات شبكية زخرفية — 45 مسقطاً رأسياً

حول هذا البلوك

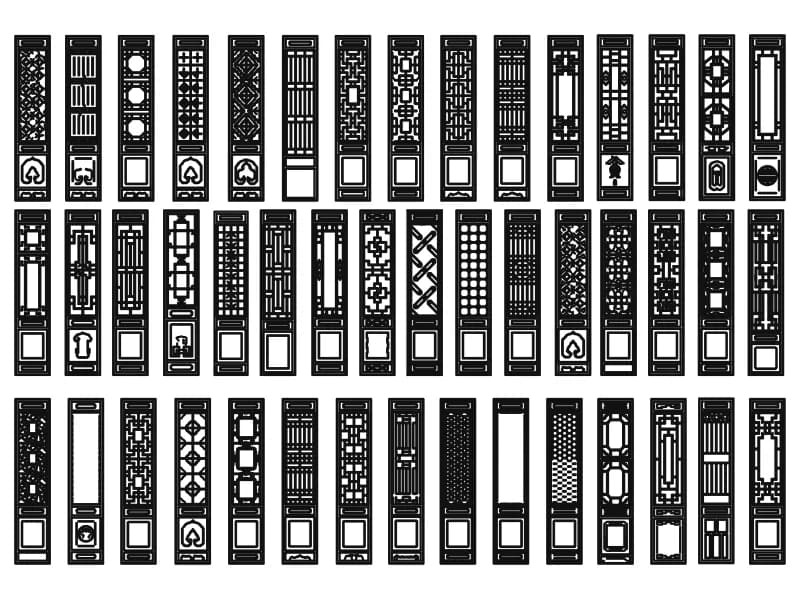

ثلاثة صفوف من حوالي خمسة عشر لوحاً طويلاً تملأ هذه الورقة، كل واحد مسقط رأسي لشاشة منقوشة: تشغل شبكة زخرفية الثلثين العلويين ويغلق لوح بسيط أو منقوش بخفة الجزء السفلي. تمتد الزخارف من التفريغ المتشابك وأنماط الجليد المتشقق إلى الدوائر وبيوت النحل والقضبان الرأسية والمعينات والوردات الزهرية الصغيرة. إنها خطوط ثقيلة وليست تظليلاً، 13,699 كياناً إجمالاً: 10,314 خطاً، 1,826 خطاً متعدداً، 1,505 أقواس و53 دائرة، كلها على الطبقة 0.

تصبح شاشات كهذه أبواباً وشبكات نوافذ وفواصل غرف وحشوات شرفات وألواح أسقف في التصاميم الداخلية الصينية التقليدية والشرق أوسطية، وتعمل بنفس الجودة كملفات قطع لآلات الليزر و CNC. ارسمها عند 1:20 أو أكبر، حيث ينجو التفريغ من الرسم. كل لوح حوالي 1,000 في 3,900 وحدة رسم، نسبة طويلة 1 إلى 3.9، تُقرأ كشاشة بارتفاع كامل إذا أُخذ الملف بالمليمتر.

انسخ اللوح الواحد الذي تريده بدلاً من إدراج الورقة: عند ما يقرب من أربعة عشر ألف كيان سيبطئ الملف كله المخطط، وعادة ما يُحتاج تصميم واحد فقط. حدد لوحاً بنافذة، اكتبه ككتلته الخاصة، ثم قسّه إلى ارتفاع فتحتك واترك العرض يتبعه. كل شيء على الطبقة 0، لذا يأخذ اللوح لون ووزن خط الطبقة التي تضعه عليها. رغم المجلد الذي وصل فيه، لا علاقة له بالسلالم.
