أنماط تظليل CAD - 35 لوحة زخرفية مرقمة

حول هذا البلوك

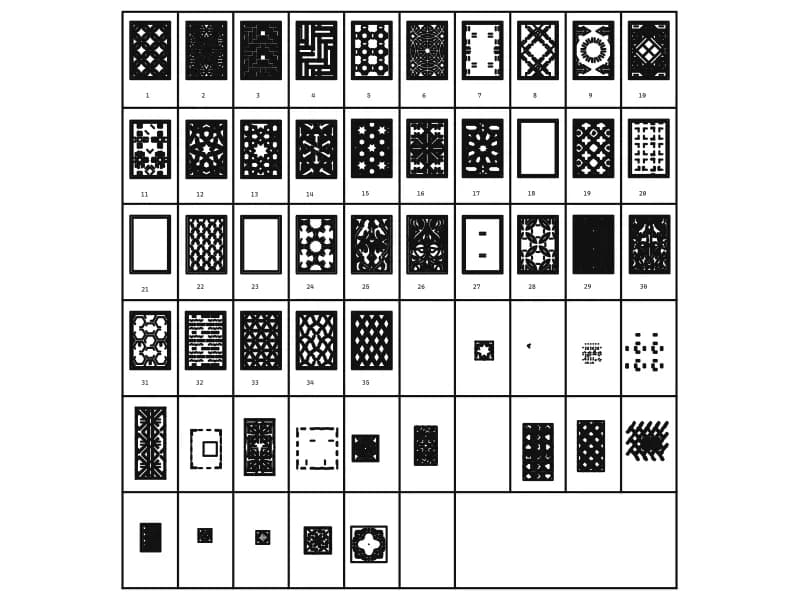

لوحة واحدة من لوحات الشاشة الزخرفية، 35 منها مرقمة من 1 إلى 35 في شبكة مسطرة، مع مجموعة أخرى من المربعات غير المرقمة أدناه. لا شيء منها محوّل إلى بلوك: 35,164 كياناً تقع حرة على الطبقة 0، مكونة من 18,364 خطاً، و14,234 خطاً متعدداً، و2,379 قوساً، و38 دائرة، و35 كائن تظليل. تتراوح التصاميم من الشبكية القطرية البسيطة والنسيج السلي، عبر شبكات النجوم الهندسية، إلى التفريغ العربي الكثيف ومتاهة المفتاح الإغريقي.

هذه هي الحشوات للأماكن التي يكون فيها التظليل القياسي بسيطاً جداً: الشاشات المثبتة ولوحات الجالي، وحشو البوابات والدرابزين، وتجاويف الأسقف، وأجهزة التظليل على الواجهة. اعمل عند 1:10 أو 1:20 حيث يكون التفريغ هو هدف الرسم، وارجع إلى تظليل بسيط عند 1:100. ولأن اللوحات مرقمة، يمكن استدعاء إحداها برقمها في مواصفات أو جدول شاشات.

حدود الرأس في هذا الملف غير منطقية، تمتد عدة كيلومترات، لذا تجاهلها وقس اللوحة التي تختارها لتلائم الفتحة التي تملؤها؛ 600 في 900 مم مقاس جالي شائع. حدد بالنافذة خلية واحدة، وانسخها إلى رسم نظيف، ثم قسها إلى العرض. معظم اللوحات خطوط متعددة مغلقة، ما يعني أنه يمكن تحويل إحداها إلى حدود تظليل لحشوة صلبة أو إرسالها مباشرة إلى مسار ليزر أو راوتر.
