ملفات DWG لمخططات الأرضيات — منازل وفيلات ومبانٍ عامة

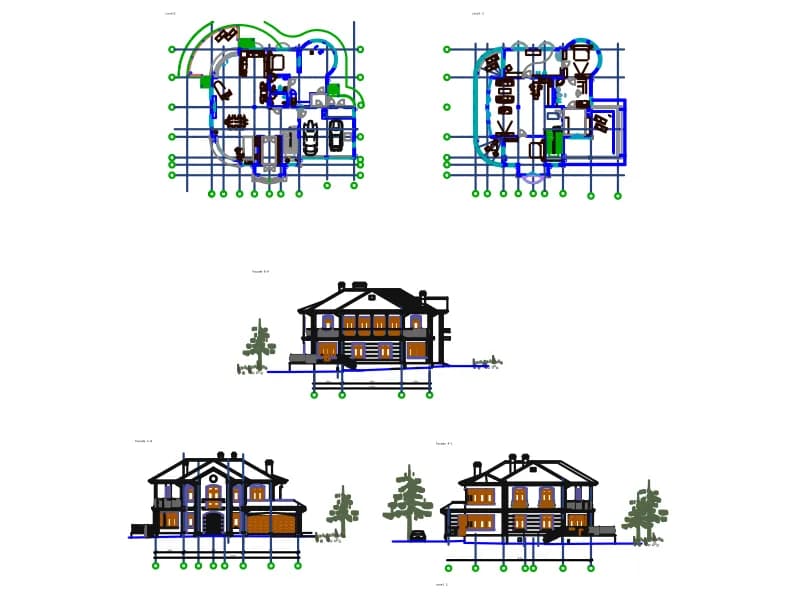

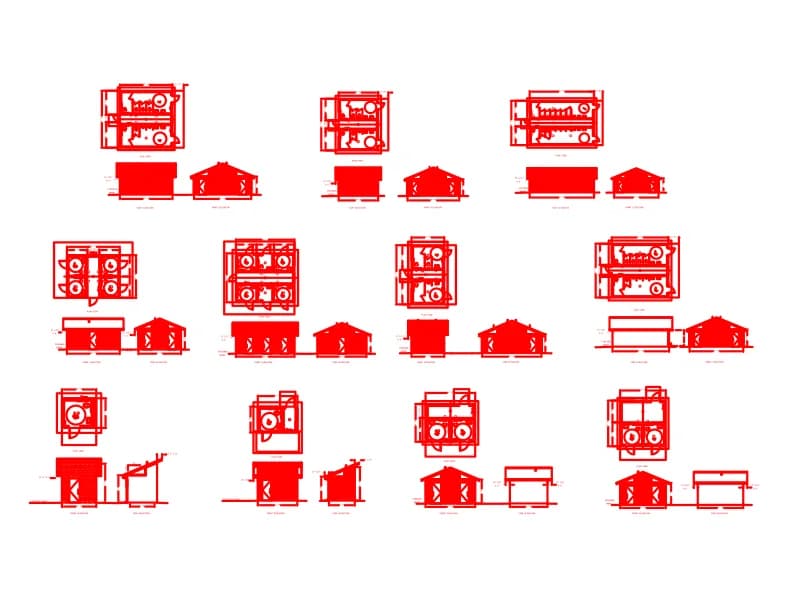

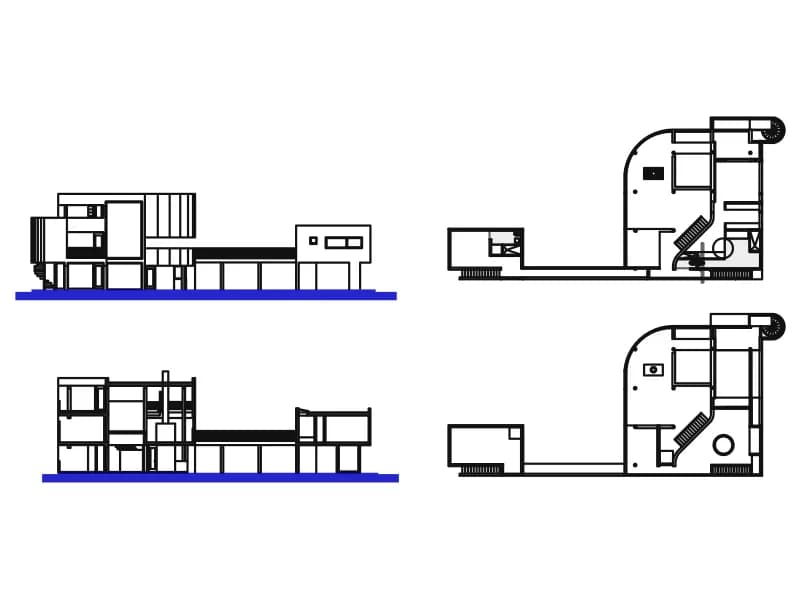

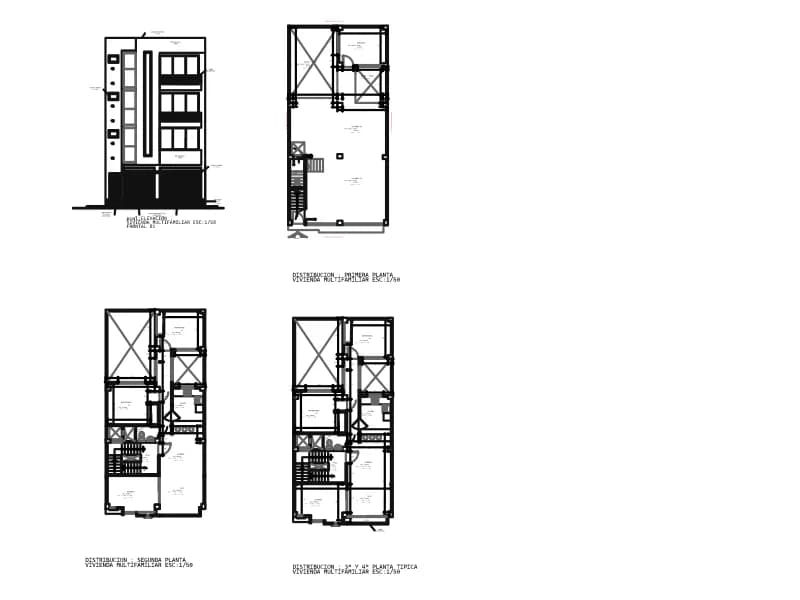

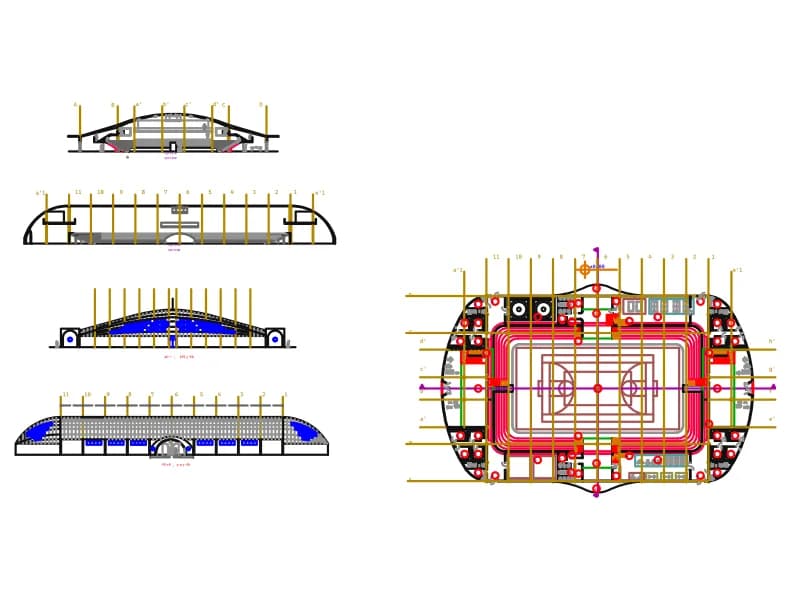

سبعة رسومات كاملة بدلاً من بلوكات. منزل حديث صغير يعطي مخططين ومقطعين، مع نافذة بارزة منحنية وسلم حلزوني. منزل لعائلتين يحمل 1,673 كيانًا مع 105 أبعاد و221 نصًا عبر 18 طبقة. مجموعة فيلا تصل إلى 10,401 كيان على 28 طبقة، مع جدران وأبواب وخطوط محاور مفصولة مسبقًا. تفصيلة مسجد تحتوي على 6,798 كيانًا و98 بعدًا على طبقات واجهات مشروحة، مخطط استاد 2,759 كيانًا مع 296 إدراج مقاعد، ورسم دورة مياه 144,069 كيانًا بما في ذلك ستة عشر صورة نقطية مرتبطة.

هذه رسومات مرجعية ونقاط بداية: انظر كيف يحل مخطط حقيقي نواة سلم أو كتلة رطبة أو شبكة إنشائية، ثم انسخ الجزء الذي تحتاجه إلى ملفك الخاص. تُطبع بمقياس 1:100 للمخطط الكامل و1:50 للجناح. رُسمت عدة منها بالمتر وواحدة بالمليمتر، لذا قِس سماكة جدار قبل محاذاة أي شيء، لأن جدارًا بوحدة 0.2 يعني أمتارًا. يشير ملف دورة المياه إلى صور خارجية، لذا توقع إطارات فارغة ما لم تكن تلك الصور مرفقة معه.

7 بلوكات · كلها بصيغتي DWG وDXF · مجانية، دون تسجيل
