رمز مخطط الشجرة 15 — ظلة بتفصيصات ورقية

حول هذا البلوك

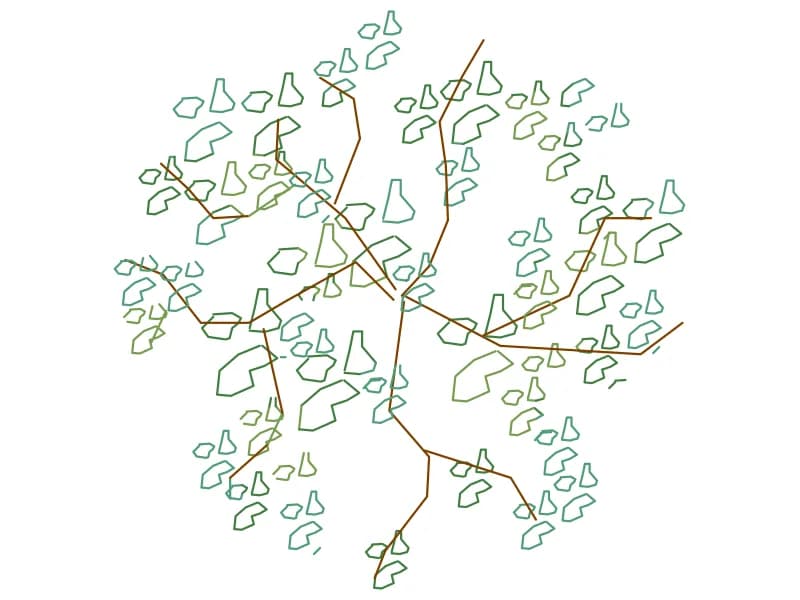

بدلاً من محيط مغلق، تتكون هذه الظلة من عشرات التفصيصات الورقية الزاويّة الصغيرة المتناثرة في حلقة، أكثف في الأعلى وتتخلخل نحو الأسفل، مع ترك المركز مفتوحاً. عند قراءتها من الأعلى توحي بتاج خفيف متخلخل يسمح بظهور الرصف من تحته. الرسم عبارة عن مرجع بلوك واحد على الطبقتين CAY و DIENHOA، بحجم يقارب 5.1 × 6.2 وحدة، وهو ما يُقرأ كتاج بطول خمسة أمتار بمجرد قبول أن علامة البوصة في الترويسة خاطئة.

تستخدم الرسومات التنسيقية رمزاً مكسوراً كهذا للأشجار القائمة أو قليلة الأوراق حيث يجب أن يبقى السطح تحتها مقروءاً — فواصل الرصف، وخطوط الأرصفة، ومواقف السيارات عند مقياس 1:100 إلى 1:200. ولأن التفصيصات أشكال مغلقة منفصلة، يمكنك تفكيك البلوك وحذف حفنة منها لتخفيف التاج أكثر، أو تظليلها بشكل مصمت لمخطط تقديمي. اضبط لون البلوك على ByLayer وسيأخذ أي درجة خضراء تستخدمها طبقة الزراعة لديك بالفعل.
