رمز الشجرة في المسقط 16 — سعفة مركبة

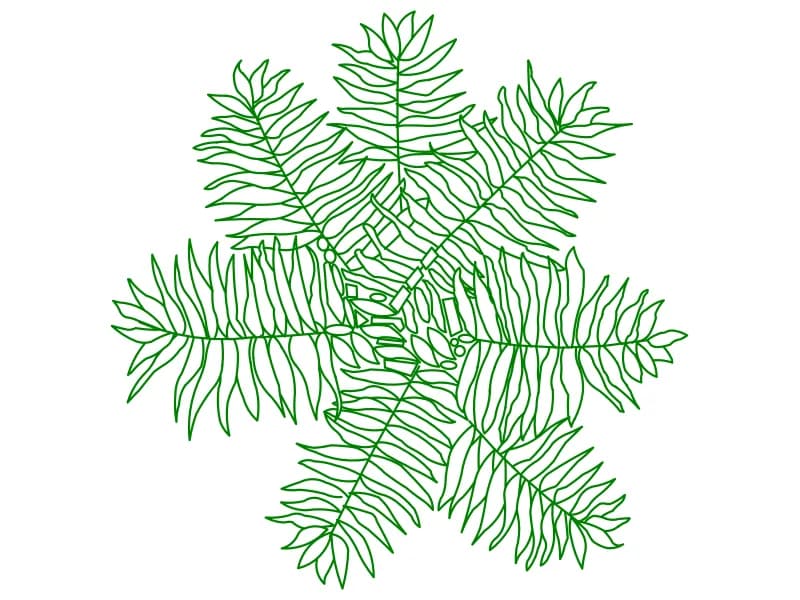

رمز مسقط أفقي بسبع سعفات مركبة، كل وريقة مرسومة كمحدد خاص بها.
Up to 100 library downloads per day across all libraries. Resets at 00:00 UTC.
DWG هو الملف الأصلي. ويُكتب DXF منه عند الطلب. فتح في CAD يحمّله في برنامج CAD المجاني داخل المتصفح — دون أي تثبيت ودون حساب.
المواصفات
- الصيغة
- DWG R2018 · DXF R2000 عند الطلب
- الوحدات
- متر مقروءة من الشكل الهندسي — تشير وحدة الملف إلى البوصة، لكنه بمقاس المتر
- الحجم
- 5.1 × 5.9 m (العرض × الارتفاع)
- الكيانات
- ٢ — ١ مرجع كتلة and ١ نص فقرة
- الطبقات
- CAYDIENHOA
- تعريفات البلوكات
- لا يوجد — شكل هندسي مجرد
- حجم الملف
- 115 KB
- آخر تحديث
حول هذا البلوك
سبع سعفات مركبة تنتشر من تاج صغير في الوسط، وعلى عكس رموز السعفات الأبسط فإن كل وريقة هنا محددة مغلقة بطرف منحنٍ، بطبقات بحيث تتراكب السعفات. أشكال بيضاوية صغيرة قرب المركز تمثل الثمار أو قاعدة الورقة. النتيجة رمز مسقط مفصل لنوع سرخسي الأوراق مثل الجاكراندا أو البوينسيانا أو السرخس الشجري. يقع على الطبقتين CAY و DIENHOA بأبعاد 5.1 × 5.9 وحدة، أي تاج بخمسة أمتار عند القراءة بالمتر.
التفصيل كهذا يستحق العناء في مخططات العرض والتنسيق الصلب بمقاييس من 1:50 إلى 1:100، حيث توجد شجرة نموذجية في فناء والرسم مخصص للنظر إليه لا للبناء منه. تحت 1:200 تنغلق الوريقات ويتحول الرمز إلى بقعة داكنة، لذا استبدله بتاج دائري بسيط للأوراق صغيرة المقياس. أدرجه على مركز التاج، ودوّر كل نسخة، وأبقِ البلوك كاملاً — فتفكيكه يحرر مئات المحددات الصغيرة.
