25 مسقطًا جانبيًا لهيكل شاحنة
خمس و عشرون شاحنة كابينة هيكل في مسقط جانبي، بطول 6 إلى 8.7 م، مرسومة بالحجم الكامل بالمليمترات.
Up to 100 library downloads per day across all libraries. Resets at 00:00 UTC.
DWG هو الملف الأصلي. ويُكتب DXF منه عند الطلب. فتح في CAD يحمّله في برنامج CAD المجاني داخل المتصفح — دون أي تثبيت ودون حساب.
المواصفات
- الصيغة
- DWG R2018 · DXF R2000 عند الطلب
- الوحدات
- بوصات
- الكيانات
- ٢٦ — ٢٥ مراجع كتل and ١ نص فقرة
- الطبقات
- DefaultFORMATOLAYER_1VEICOLI02_FRAME01_CAB06_FRONT_WHEELS07_REAR_WHEELS09_DIMENSIONS10_Fifth_wheel11_Towing_device.13_Power_take_off_gearbox+16 المزيد
- تعريفات البلوكات
- لا يوجد — شكل هندسي مجرد
- حجم الملف
- 5.9 MB
- آخر تحديث
حول هذا البلوك

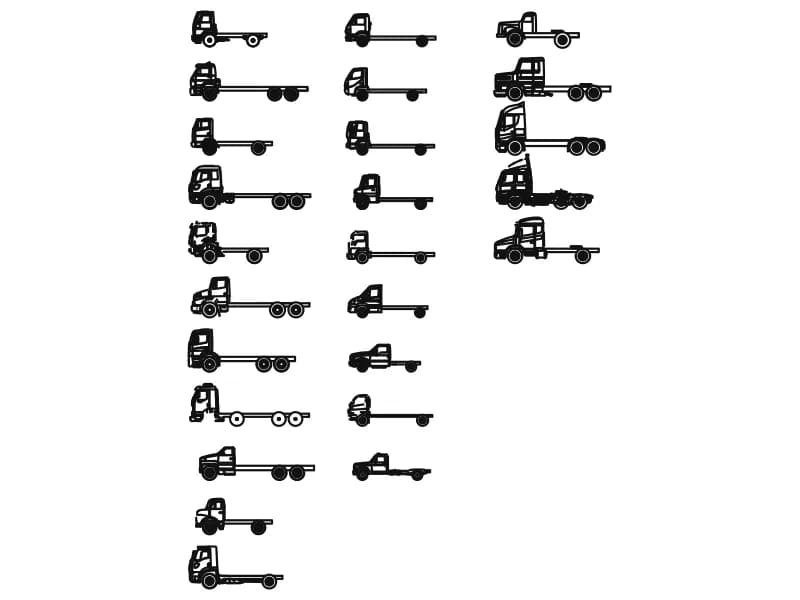

خمس و عشرون مسقطًا جانبيًا لشاحنات كابينة و هيكل مرتبة في ثلاثة أعمدة: صلبة بمحورين، صلبة بثلاثة محاور مع محور رفع، و وحدات جرار بعجلة خامسة. كل شاحنة هي تعريف بلوك خاص بها مرسوم بالحجم الكامل بالمليمترات، الأقصر يقيس 6,034 × 2,431 مم و الأطول حوالي 8,700 × 2,950، و اللوحة ككل تغطي 31.1 × 46.4 م. تحافظ ثمانية و عشرون طبقة على فصل الأجزاء، منها 01_CAB، 02_FRAME، 06_FRONT_WHEELS، 07_REAR_WHEELS، 17_Fueltanks و 19_Vertical_exhaust.
التفصيل أعمق مما توحي قائمة الطبقات. وحدة جرار واحدة مجمعة من 37 إدراجًا متداخلًا، لذا فإن أطواقها، رفرفها، مصدها، ممتص الصدمات، خزانات الوقود، أسطوانات الفرامل و أنبوب العادم كل منها بلوك قابل لإعادة الاستخدام بحد ذاته. أرصفة التحميل، مخططات الورش و رسومات صانعي الهياكل هي الاستخدام الواضح: أدرج بمقياس 1 في ملف بالمليمترات أو 0.001 في ملف بالمتر. جمد 09_DIMENSIONS لإخفاء سلاسل الأبعاد، و انسخ الهيكل الواحد الذي تحتاجه بدلاً من اللوحة كاملة بحجم ستة ميغابايت.
لأن كل هيكل يُقاس من نفس خط الأساس، تعمل اللوحة أيضًا كمقارنة: صف شاحنة صلبة بمحورين، شاحنة صلبة بثلاثة محاور و وحدة جرار مقابل نفس رصيف التحميل و ستظهر الفروق في قاعدة العجلات، البروز الخلفي و ارتفاع الكابينة فورًا. هذه أسرع طريقة لحسم ما إذا كان ساحة خدمة يمكنها استيعاب المركبة التي يطلبها العميل باستمرار، قبل وقت طويل من رسم أي مسار مكنسي.
