浴槽CADブロック — 平面記号ライブラリ

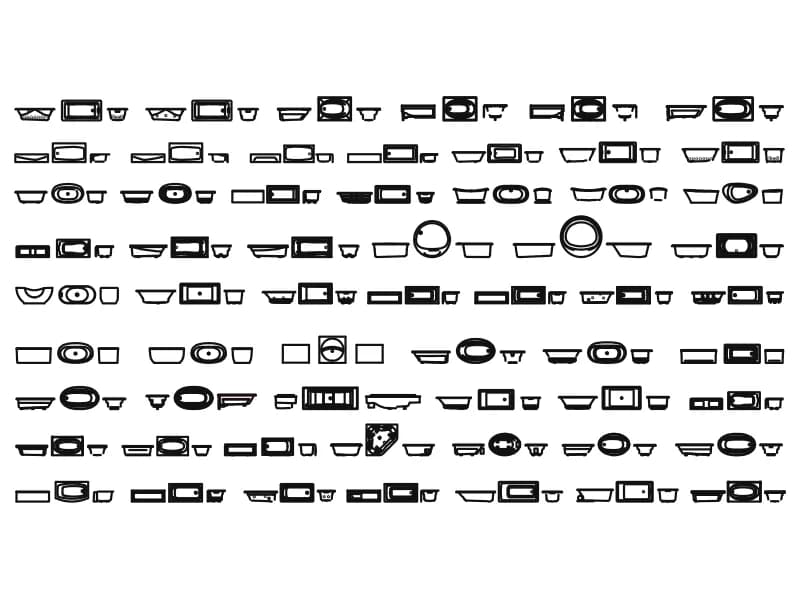

約90の浴槽記号の平面およびプロファイルのカタログシート。ワールプールとコーナー浴槽を含む。
Up to 100 library downloads per day across all libraries. Resets at 00:00 UTC.
DWGは元のファイルです。DXFはリクエストに応じてそこから書き出されます。 CADで開くをクリックすると、無料のブラウザCADに読み込まれます — インストール不要、アカウント不要。
仕様
- フォーマット
- DWG R2018 · DXF R2000 オンデマンド
- 単位
- メートル
- エンティティ
- 14,009 — 8,190 円弧, 4,856 線, 412 スプライン, 219 ポリライン, 218 円, 91 テキストラベル, 20 ブロック参照 and 3 楕円
- レイヤー
- LAYER_1
- ブロック定義
- なし — プレーンなジオメトリ
- ファイルサイズ
- 1.1 MB
- 更新日
このブロックについて
これは単一の器具ではなくメーカー形式のカタログシートです。平面図の浴槽が9行あり、それぞれに小さな側面図または端面図が添えられ、ドロップイン長方形、コーナー浴槽、楕円、丸いワールプール、独立型浴槽をカバーしています。ファイルには14,009のエンティティ（主に円弧と線）と、Bancroft、Tercet、Sunward、Devonshireなどのモデル名を持つ91のテキストラベル、そして正面図と側面図用の19の名前付きブロックが含まれています。単位フラグはメートルですが、ジオメトリは500,000単位以上に及ぶため、ミリメートルで描かれています。.
インテリアデザイナーや配管エンジニアは、紙のカタログを使うようにこのシートを利用します。必要な浴槽タイプと設置面積を見つけ、コピーして1:50の浴室平面図に配置します。浴槽はレイヤLAYER_1上のルーズなジオメトリなので、ラベルと一緒に1つの浴槽をウィンドウ選択し、WBLOCKで新しいファイルに書き出し、平面図がメートルの場合は尺度0.001で挿入します。91のラベルは後で消去できます。.
