医療機器および手術室ブロック

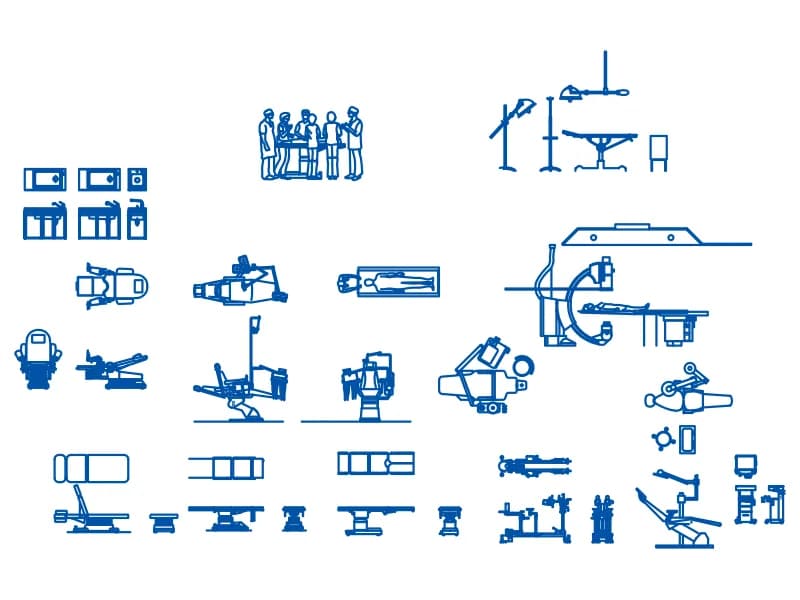

手術室および診療所平面用の、平面図と立面図で約40の医療機器記号のシート。
Up to 100 library downloads per day across all libraries. Resets at 00:00 UTC.
DWGは元のファイルです。DXFはリクエストに応じてそこから書き出されます。 CADで開くをクリックすると、無料のブラウザCADに読み込まれます — インストール不要、アカウント不要。
仕様
- フォーマット
- DWG R2018 · DXF R2000 オンデマンド
- 単位
- インチ
- サイズ
- 20 × 17.3 in （幅 × 高さ）
- エンティティ
- 10,604 — 6,656 線, 3,528 円弧, 157 円, 107 スプライン, 81 ポリライン, 68 楕円, 6 ブロック参照 and 1 段落テキスト
- レイヤー
- A. mueblesVISTAS LEJANAS
- ブロック定義
- なし — プレーンなジオメトリ
- ファイルサイズ
- 430 KB
- 更新日
このブロックについて
このシートは、カテゴリの医療機器CADブロックライブラリです。手術室とクリニックの機器が約40点、列に並べられ、ほとんどが平面図と正面図または側面図の2回描かれています。柱脚式の手術台、移動式および天井取付式の手術灯、専用テーブル上のCアーム透視装置、診察椅子と分娩椅子、麻酔トロリー、モニタースタンド、ガスボンベがすべて含まれ、さらにテーブルを囲む6人の手術室スタッフのグループもあります。ファイルは10,604エンティティに及びます。.
手術室、回復室、または外来診察室を迅速に設営する必要があり、すべての項目がラベル付きの長方形ではなく実際の機器のように見える必要がある場合に使用します。平面図は1:50の部門レイアウトにそのまま使用でき、立面図は内部立面図や手術室を通る断面図に使用します。シートは約20×17mの作図スペースに及び、これはメートルとして読み取れるため、手術台はおよそ2メートルの長さになります。.
ここではほとんどがブロックではありません。6,656本の線、3,528本の円弧、107本のスプライン、68個の楕円が2つのレイヤーにばらばらに配置されています。機器用のA. mueblesと、軽い背景線用のVISTAS LEJANASです。必要な項目をウィンドウ選択し、そこからブロックを作成して認識しやすい名前を付けてください。そうしないと、それらのレイヤー名が図面全体に広がってしまいます。プロットで硬い輪郭のみが必要な場合は、VISTAS LEJANASをフリーズしてください。.
