約30台の業務用ランドリー機器をそれぞれ正面図と側面図で示したシート。
Up to 100 library downloads per day across all libraries. Resets at 00:00 UTC.
DWGは元のファイルです。DXFはリクエストに応じてそこから書き出されます。 CADで開くをクリックすると、無料のブラウザCADに読み込まれます — インストール不要、アカウント不要。
仕様
- フォーマット
- DWG R2018 · DXF R2000 オンデマンド
- 単位
- メートル
- エンティティ
- 36,756 — 22,190 線, 5,821 円弧, 4,540 スプライン, 3,705 楕円, 380 円, 69 ポリライン, 32 ブロック参照, 11 ハッチング, 7 ポイント and 1 テキストラベル
- レイヤー
- Visible Edges(Dexter)Visible Tangent Edges(Dexter)Sketch Geometry(Dexter)Symbols(Dexter)Center Mark(Dexter)
- ブロック定義
- なし — プレーンなジオメトリ
- ファイルサイズ
- 6.6 MB
- 更新日
このブロックについて

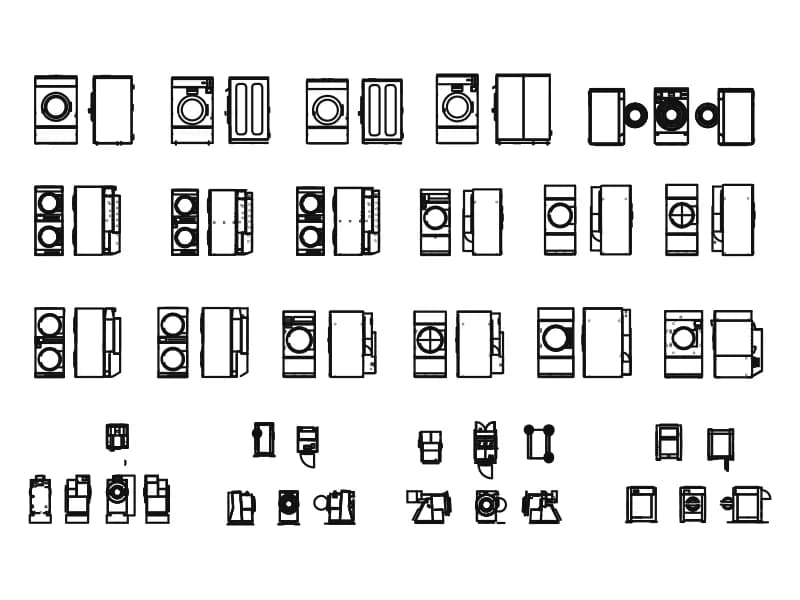

機器は列に配置され、それぞれ2回描かれています：丸い投入ドアのある正面図と、その横に対応する側面図。上段には洗濯脱水機と積み重ね洗濯乾燥機、中段にはサイズが増加するタンブル乾燥機、下段にはより小型の設備 — プレス機、仕上げキャビネット、台車、ドライクリーニングユニットが並びます。ファイルには 36,756 のエンティティがあります：22,190 本の線、5,821 の円弧、4,540 のスプライン、3,705 の楕円、および自動生成されたブロック定義の 32 の挿入があります。.
レイヤー名が由来を明かします。Visible Edges、Visible Tangent Edges、Sketch Geometry、Symbols、Center Mark は、それぞれ括弧内にメーカーの接尾辞が付いており、ソリッドモデルを 2D 線画に平坦化したときに生成されるものです。つまり、輪郭は機械に対して正確ですが、製図の階層を持ちません。立面図が煩雑に見える場合は接線エッジレイヤーをフリーズし、プロット前に保持する機械を自社の設備レイヤーに配置してください。.
ホテル、病院、刑務所のランドリーが明らかな用途で、プラントルームや設備表にも使えます。クライアントが長方形ではなく機械を見たい場合に適しています。ファイルには使用可能な単位が記載されていません：ヘッダーの範囲は百万単位を超える一方、描かれたシートはそのごく一部を占めます。機械のドアを測定し、それがミリメートルで何であるべきかを決め、その比率でブロックを尺度変更してください。6.9 MB のシートを挿入するのではなく、必要な1台の機械をコピーして取り出してください。.
