人物CADブロック — 13の平面図フィギュアとデスクシーン

このブロックについて

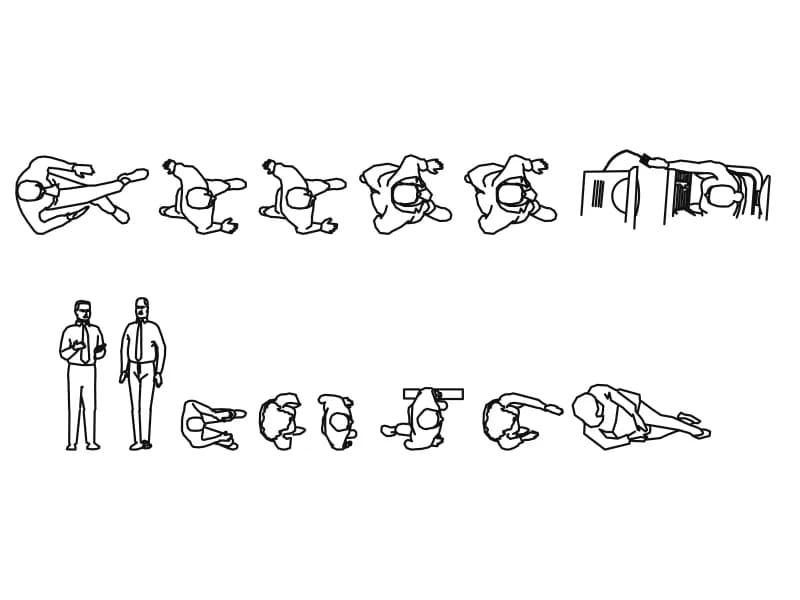

シートには13のブロック参照と245のバラバラの線分が家具外線という名前のレイヤーに含まれている。ほとんどのフィギュアは真上から見た座った、ひざまずいた、しゃがんだ姿勢で、平面図に配置する種類のものである。シャツとネクタイの2人の男性が左下に正面立面図で描かれ、1人はカップを持ち、2つの小さなビネットがモニターとキーボードのあるデスクにいる人物を示している。5つの楕円が頭部として機能している。.

インテリアデザイナーは、オフィスレイアウト、待合エリア、レストランの平面図が占有されているように見える必要があるときに、このような人物CADブロックを求め、通常は1:50から1:200で使用する。シート上のものは実寸ではない：列は313,000以上の作図単位に及ぶ。挿入し、立っている男性の1人が1.75 mになるように参照で尺度を変更し、列全体をファイルに持ち込むのではなく、必要なフィギュアだけをコピーすること。.

フィギュアには独自のエントラージュレイヤーを与え、平面図が施工用に発行される前にフリーズできるようにすること。各座っているフィギュアを自分のデスクやテーブルに向くように回転させ、1つか2つをミラーリングして、同じシルエットが1つの部屋で2回読まれないようにすること。2人の立面図の男性は平面図ではなく断面や街路ビューに属するので、上面図グループとは別にしておくこと。.
