段状円形噴水 — 平面と断面

幅10.4mの三段円形噴水、噴水の平面図と断面図として描かれています。

DWGをダウンロード · 45 KB DXFをダウンロード無料 CAD でこのブロックを編集

Up to 100 library downloads per day across all libraries. Resets at 00:00 UTC.

DWGは元のファイルです。DXFはリクエストに応じてそこから書き出されます。 CADで開くをクリックすると、無料のブラウザCADに読み込まれます — インストール不要、アカウント不要。

仕様

フォーマット: DWG R2018 · DXF R2000 オンデマンド
単位: メートル
エンティティ: 527 — 423 スプライン, 63 ポリライン, 17 線, 10 円, 6 ブロック参照, 5 ハッチング, 2 円弧 and 1 テキストラベル
レイヤー: MUEBLESPUERTASFIERROSACOTACIONEFECT-AGUALOSASmuro contension
ブロック定義: なし — プレーンなジオメトリ
ファイルサイズ: 45 KB
更新日: Sep 1, 2026

このブロックについて

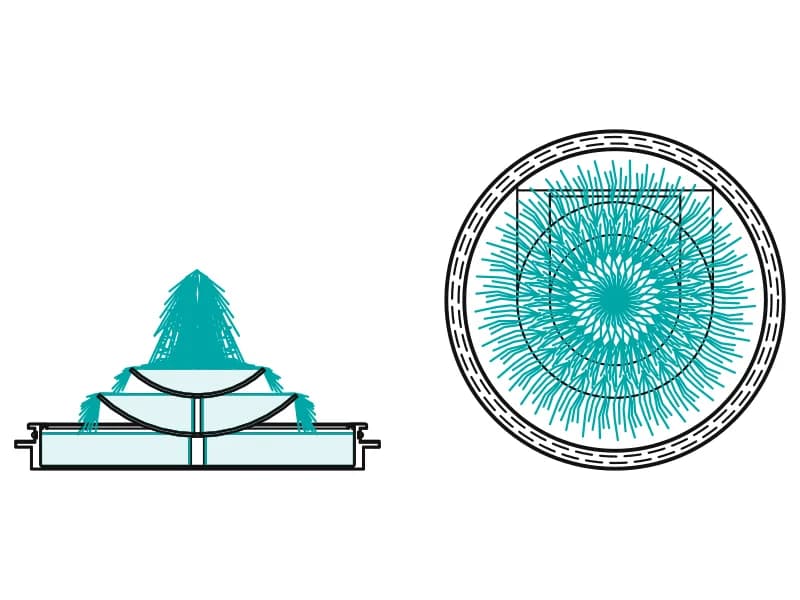

一つの水景の2つの図面。左側の断面は、コーピングチャネルを備えた低い外側の水盤、皿状の中間ボウル、中央柱上の小さな上部ボウルを切断し、水は淡い塗りつぶしで示され、噴水とオーバーフローシートは423のスプラインとして描かれています。右側の平面は、半径2、3、4.6、4.8、5、5.2mの同心円のセットで、プールは幅10.4mになり、寸法テキストは2つのボウルに対して6.00と4.00と読めます。.

このサイズの噴水は、広場、ホテルの前庭、または公園の中央を引き立て、2つの図面はランドスケープパッケージにまさに必要なものです：平面はプールの縁と噴水リングを設定し、断面は構造を担います。レイヤー名はスペイン語です — LOSASはスラブ、FIERROSは鉄筋、ACOTACIONは寸法、EFECT-AGUAは水の効果、muro contensionは擁壁 — したがって、どの線が構造でどれが装飾かが明確です。.

図面はすでにメートル単位なので、メートルベースのサイトプランにスケール1で変換なしで配置されます。設定図面でクリーンなプールの輪郭を得るにはEFECT-AGUAをフリーズし、独自のスタイルで寸法を付けたい場合はACOTACIONをフリーズします。噴水スプラインが527エンティティの大部分を占めるため、水盤プロファイルのみが重要な場合、そのレイヤーをオフにするとファイルは数十行に削減されます。.
