階段平面01 — 12の階段平面記号

このブロックについて

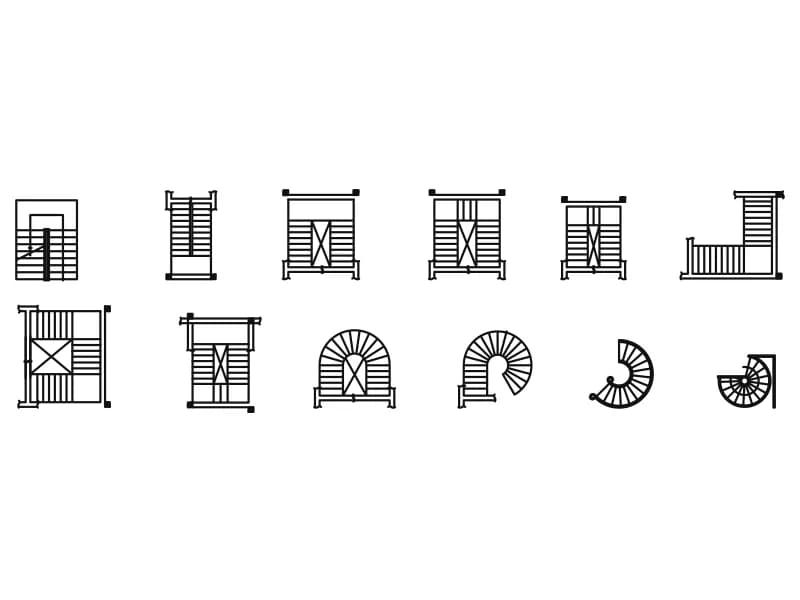

ここには12の階段平面が12の挿入としてレイアウトされており、平面図が必要とするほぼすべての配置をカバーしています。シャフト内の直線階段、中間踊り場付きのドッグレッグ、破断線と上矢印がすでに描かれた複数のU字階段、壁を共有するシザーペア、L字回り階段、広い踊り場付きの幅広半回転、2つの馬蹄形階段、隅に収まった螺旋階段です。小さな塗りつぶし四角形が階段室の角の柱を示しています。シートはミリメートルで約32.9×13.3 mです。.

これはコアをレイアウトする際に開いておくべき階段CADブロックシートです。同じシャフトにドッグレッグとU字を試し、3×5 mの階段室に合う方を確認し、狭い隅には回り階段を予備として保持します。各平面には図面が必要とする慣例、上部階段を横切る斜めの破断線と上向き矢印がすでに含まれているため、1:50や1:100で手作業で追加する必要はありません。.

ファイル名はSTARIR1と読め、階段のタイプミスですが、ジオメトリは健全です。必要な平面をコピーし、シャフトが少し長い場合は踏面ではなく踊り場を伸ばします。踏面は一定に保つ必要があるためです。柱の四角形は、グリッドが構造を別の場所に配置する場合は削除します。メートル平面には0.001で挿入し、記号を独自の階段レイヤーに配置して正しい線幅でプロットします。.
