كتلة CAD لواجهة باب 02 — ورقة مزدوجة مع قضبان دفع
واجهة باب مزدوج مع قضبان دفع ومؤشرات قطرية، كتلة واحدة من 44 خطًا على A-Door، عرض 1.9 م.
Up to 100 library downloads per day across all libraries. Resets at 00:00 UTC.
DWG هو الملف الأصلي. ويُكتب DXF منه عند الطلب. فتح في CAD يحمّله في برنامج CAD المجاني داخل المتصفح — دون أي تثبيت ودون حساب.
المواصفات
- الصيغة
- DWG R2018 · DXF R2000 عند الطلب
- الوحدات
- متر مقروءة من الشكل الهندسي — تشير وحدة الملف إلى البوصة، لكنه بمقاس المتر
- الحجم
- 1.8 × 2.6 m (العرض × الارتفاع)
- الكيانات
- ٢ — ١ مرجع كتلة and ١ نص فقرة
- الطبقات
- A-Door
- تعريفات البلوكات
- لا يوجد — شكل هندسي مجرد
- حجم الملف
- 35 KB
- آخر تحديث
حول هذا البلوك
تملأ ورقتان إطارًا مستطيلًا، كل منهما بلوح علوي طويل ولوح سفلي، قضيب دفع أفقي عند ارتفاع الخصر، وخطوط قطرية تعبر الورقة لتظهر أي جانب مفصل. الواجهة هي تعريف كتلة واحد، AE0C05، مصنوع بالكامل من 44 خطًا على طبقة A-Door، وتمتد 1.88 × 2.18 وحدة رسم، لذا فهي باب مزدوج بعرض 1.9 م وارتفاع 2.2 م بالأمتار.
أبواب الحريق في الممرات، أبواب المدارس والمستشفيات والأزواج الخلفية ترسم هكذا في واجهات الجدران بمقياس 1:50. أدخلها بحيث تكون العارضة السفلية على خط الأرضية وقم بالقياس بمقدار 1000 للرسومات بالمليمتر. لأن الكتلة خطوط خالصة، فإنها تتفكك إلى هندسة بسيطة يمكن تمديدها لفتحة أوسع؛ حافظ على قضبان الدفع بنفس الارتفاع عند القيام بذلك.
التقييمات والمراجعات
بلوكات ذات صلة
مسقط مدخل واجهة متجر بأبواب مفردة ومزدوجة وألواح علوية
مسقط جانبي لواجهة متجر زجاجية مع باب مفرد وباب مزدوج وضوء جانبي وألواح عوارض، كتلة واحدة بالأمتار.
36 KB · ٢ الكيانات

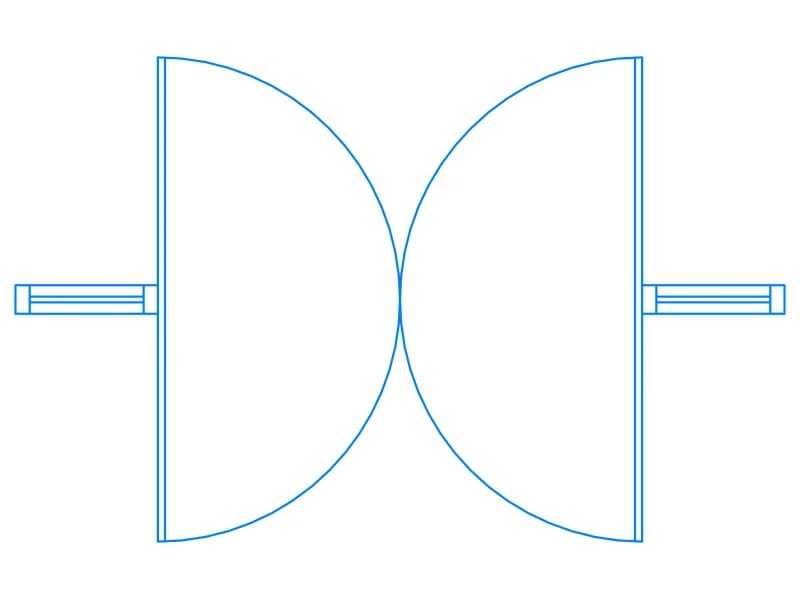

مخطط فتح باب مزدوج
