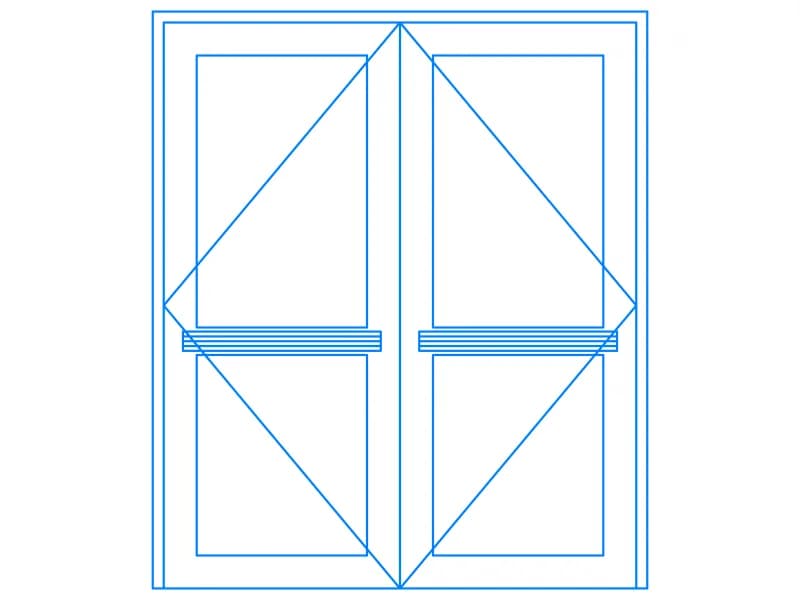

مسقط باب 2
واجهة باب مزدوج مع قضبان دفع ومؤشرات قطرية، كتلة واحدة من 44 خطًا على A-Door، عرض 1.9 م.
35 KB · ٢ الكيانات
كتلة CAD لواجهة باب 01 — ورقة ثلاثية الألواح مع مقبض
ورقة باب ثلاثية الألواح في واجهة مع مقبض وخط فتح، كتلة واحدة حوالي 1.0 م × 2.2 م على A-Door.
Up to 100 library downloads per day across all libraries. Resets at 00:00 UTC.
DWG هو الملف الأصلي. ويُكتب DXF منه عند الطلب. فتح في CAD يحمّله في برنامج CAD المجاني داخل المتصفح — دون أي تثبيت ودون حساب.
المواصفات
- الصيغة
- DWG R2018 · DXF R2000 عند الطلب
- الوحدات
- متر مقروءة من الشكل الهندسي — تشير وحدة الملف إلى البوصة، لكنه بمقاس المتر
- الحجم
- 1.2 × 2.6 m (العرض × الارتفاع)
- الكيانات
- ٢ — ١ مرجع كتلة and ١ نص فقرة
- الطبقات
- A-Door
- تعريفات البلوكات
- لا يوجد — شكل هندسي مجرد
- حجم الملف
- 34 KB
- آخر تحديث
حول هذا البلوك
هذه الورقة مرسومة بشكل مواجه داخل إطارها: لوح علوي بعارضة علوية مقوسة بلطف، لوح أفقي ضيق عند ارتفاع القفل، لوح سفلي كبير، مقبض رافعة محدد بدائرة صغيرة على اليسار، وخط قطري من زاوية إلى زاوية يظهر جانب المفصلة. الكتلة، AE0A19، تحتوي على 8 خطوط متعددة و8 خطوط ودائرة على طبقة A-Door، وقياسها 0.99 × 2.19 وحدة رسم، باب حقيقي 1.0 × 2.2 م إذا قرئت بالأمتار.
يمكن للواجهات الداخلية وجداول الأبواب ورسومات النجارة بمقياس 1:50 و1:20 أن تأخذ هذه الورقة كما هي مرسومة. أدخلها بنقطة الأساس على خط الأرضية، وقم بالقياس بمقدار 1000 للرسومات بالمليمتر، واعكسها لتبديل جانب المفصلة، مما يقلب أيضًا القطر. إنها الأبسط من بين واجهات الأبواب الثلاث في هذه المجموعة؛ الأخرى تظهر ورقة مزدوجة بقضبان دفع وورقة زجاجية مع ضوء جانبي.
التقييمات والمراجعات
بلوكات ذات صلة

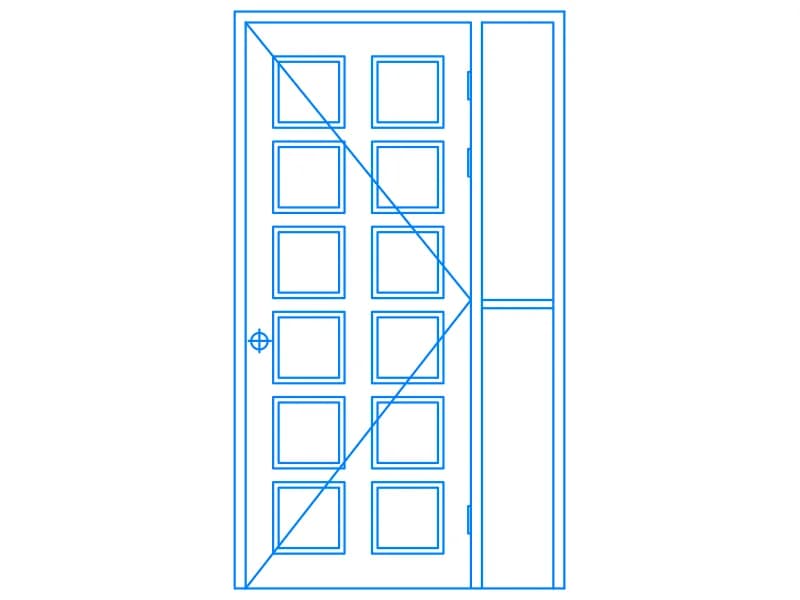

مسقط باب 3
ورقة باب زجاجية باثني عشر ضوءًا مع ضوء جانبي ضيق في واجهة، كتلة واحدة من 122 خطًا بعرض حوالي 1.3 م.
37 KB · ٢ الكيانات
مسقط باب مقوس بسيط مع مقبض
مسقط جانبي لورقة باب مقوسة بسيطة مع مقبض رافعة، خطوط حرة على طبقة door.
34 KB · ٢٣ الكيانات
مسقط باب زجاجي مقوس مع مقبض
واجهة باب مقوّس واحد بلوح زجاجي شبكي ومقبض رافعة، مرسومة كخطوط حرة.
33 KB · ٣٣ الكيانات

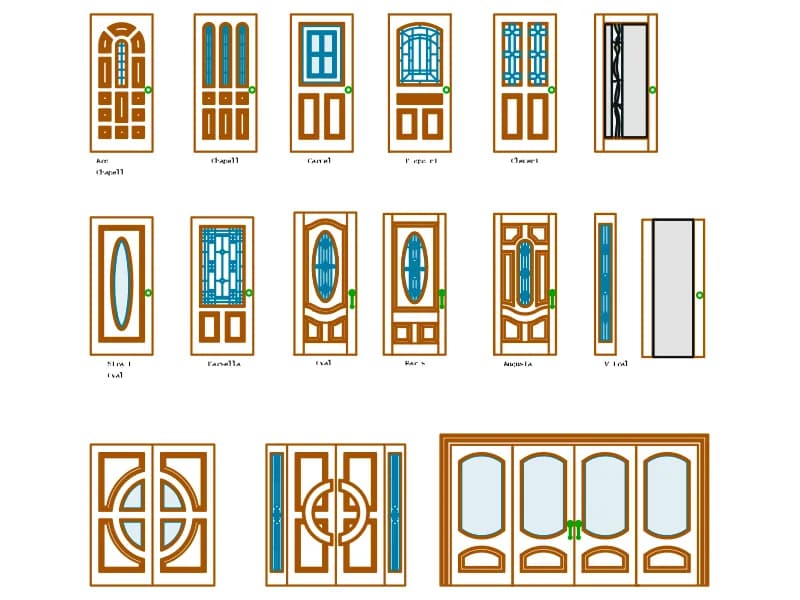

أبواب خشبية
خمس عشرة واجهة باب خشبي مسماة بألواح وإضاءات زجاج ملون، على طبقات معنونة بالإسبانية.
138 KB · ٢٬١٨٧ الكيانات

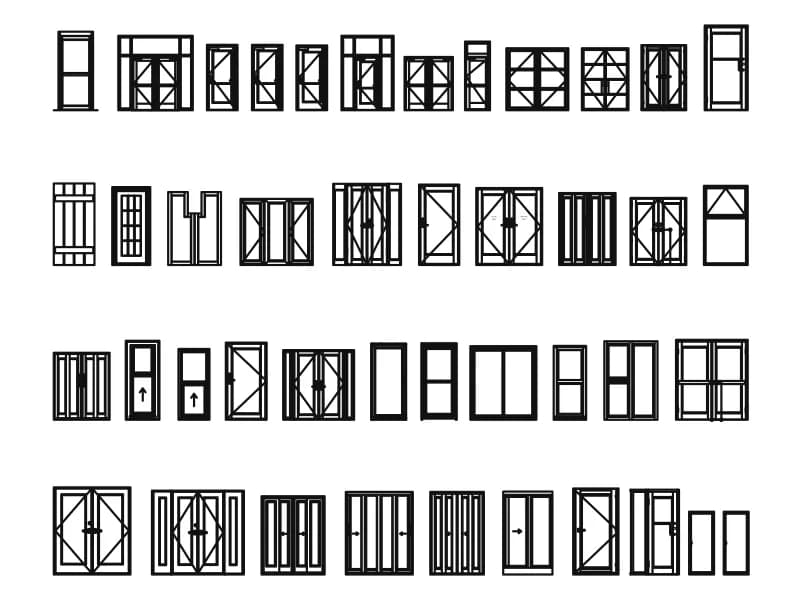

أبواب داخلية
