كتل CAD للأبواب الخشبية — خمس عشرة واجهة ورقة مسماة
خمس عشرة واجهة باب خشبي مسماة بألواح وإضاءات زجاج ملون، على طبقات معنونة بالإسبانية.
الحد اليومي ١٠٠ تحميل إجمالًا من جميع المكتبات. يتجدد الساعة ٠٠:٠٠ بتوقيت UTC.
DWG هو الملف الأصلي. ويُكتب DXF منه عند الطلب. فتح في CAD يحمّله في برنامج CAD المجاني داخل المتصفح — دون أي تثبيت ودون حساب.
المواصفات
- الصيغة
- DWG R2018 · DXF R2000 عند الطلب
- الوحدات
- متر مقروءة من الشكل الهندسي — تشير وحدة الملف إلى البوصة، لكنه بمقاس المتر
- الحجم
- 9 × 10 m (العرض × الارتفاع)
- الكيانات
- ٢٬١٨٧ — ١٬٧٨١ خطوط, ١٩١ أقواس, ٨٣ دوائر, ٥٧ خطوط متعددة, ٣٣ منحنيات, ٢١ تهشيرات, ١٢ نصوص فقرات and ٩ قطوع ناقصة
- الطبقات
- CERRADURASPUERTASTEXTOSVITRAL
- تعريفات البلوكات
- لا يوجد — شكل هندسي مجرد
- حجم الملف
- 138 KB
- آخر تحديث
حول هذا البلوك

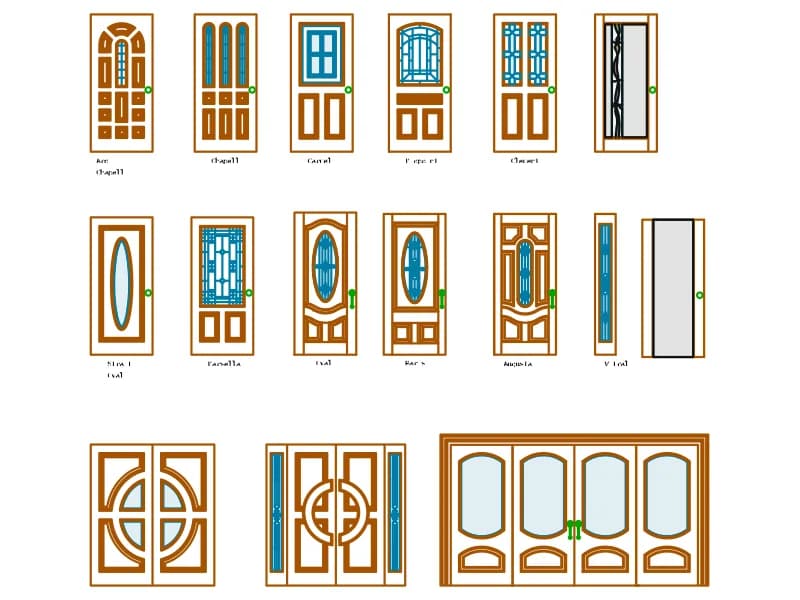

خمسة عشر باب مدخل مرسومة في واجهة في ثلاثة صفوف، كل منها معنون باسم نمط: Arc Chapell، Chapell، Carmel، Midpoint، Clement، Strait Oval، Marsella، Augusta، Oval، Paris و Vitral بينها. الأوراق مرسومة باللون البني بألواح بارزة وإضاءات زجاج ملون بلون أزرق مخضر، وبعضها يظهر أزواجًا أو ورقة مع أضواء جانبية مطابقة. الكيانات البالغ عددها 2,187 منظمة على طبقات بأسماء إسبانية، PUERTAS للأبواب، VITRAL للزجاج، CERRADURAS للأقفال و TEXTOS للتعليقات، مع 21 فتحة و83 دائرة للمقابض. تمتد اللوحة حوالي 10.9 × 8.7 وحدة رسم، لذا الأبواب بحجم طبيعي تقريبًا بالأمتار.
استخدم هذا ككتالوج أنماط للأبواب الأمامية في الفيلات والمنازل المتلاصقة، أو خذ ورقة واحدة إلى واجهة بمقياس 1:50. حدد الباب مع تعليقه باستخدام النافذة وكتلته قبل النسخ؛ يسمح لك تقسيم الطبقات بإيقاف الزجاج للحصول على مخطط نجارة بسيط. قم بالقياس بمقدار 1000 للرسومات بالمليمتر، واحذف التعليق أو احتفظ به كمرجع لنوع الباب في جدولك.
