مخططات أثاث قاعة الاجتماعات

حول هذا البلوك

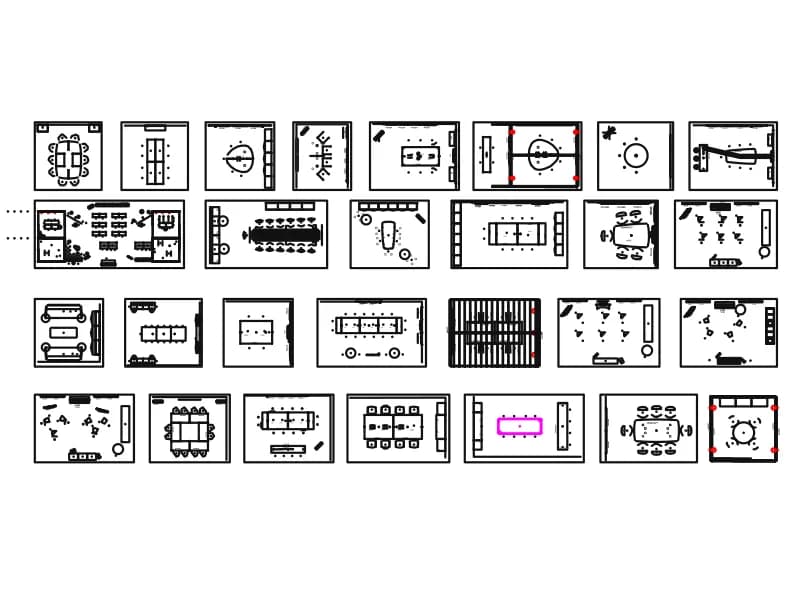

ثمانية وعشرون قاعة اجتماعات موزعة في شبكة، كل منها محاط بجدرانه: طاولات مجلس إدارة طويلة، وترتيبات شكل U والمربع المجوّف، وصفوف الفصل الدراسي، وطاولات الوقوف، ومجموعات الصالة بمقاعد ناعمة، وبعض القاعات معروضة بجدار فيديو. تحمل اللوحة 1,228 إدراجًا مرسومة من 320 تعريف كتلة بأسماء مثل 7mn300_2ln_0p و 7mn210_16fnlyrymyp44_0p، وهي رموز منتجات لا كلمات. ثمانية مجسمات ACIS ووجه ثلاثي الأبعاد واحد بين هندسة المسقط المسطحة.

قائمة الطبقات هي الجزء المفيد: 153 طبقة مجمّعة كـ TABLE و SEAT و STRUCTURE و ELEC و TILE و ACCESSORY، لكل منها طبقات فرعية مطابقة -VIEW و -TYPE و -FINISH و -PROD_NO و -CATCODE. هذا هيكل جدول أثاث، فيمكنك تجميد كل شيء عدا SEAT وعدّ الكراسي، أو تشغيل طبقات PROD_NO وقراءة رقم المنتج المكتوب تحت كل قطعة. كل تعريف يحمل خمسة كيانات نصية تحمل تلك البيانات.

تعامل معه كمرجع لتخطيط المساحات: اختر نوع القاعة المطابق للمتطلبات، انسخ ذلك الصندوق وحده وأعد بناء الجدران على شبكتك الخاصة. إدراج الملف كله في رسم حي يغرق قائمة الطبقات بـ 153 اسمًا و320 تعريفًا، والمصدر بحجم 3.2 ميغابايت. تتفاوت مقاييس الإدراج من 3.43 إلى 11.38 عبر اللوحة، لذا قِس طاولة تثق بها قبل أن تفترض الوحدات وقسّم النسخة التي تحتفظ بها.
