مكاتب وطاولات وكراسي — أثاث المكاتب

حول هذا البلوك

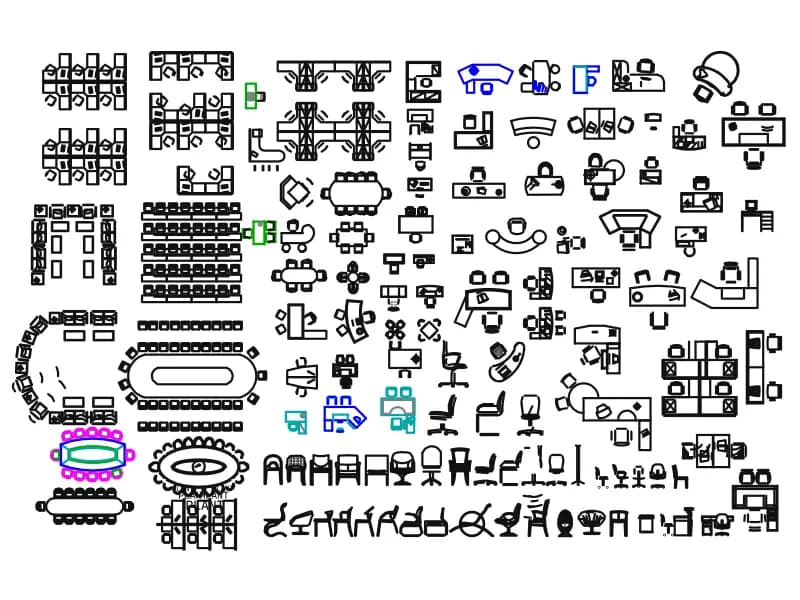

هذه هي أكبر ورقة لأثاث المكاتب في المكتبة: وحدات محطات العمل ومجموعات المقصورات، وصفوف مقاعد المدرجات والفصول الدراسية، وطاولات اجتماعات بيضاوية وقواربية الشكل، ومكاتب استقبال منحنية، ومكاتب على شكل L مع ملحقات وقواعد، وصفوف حفظ الملفات، وصفان سفليان من كراسي المهام والمقاعد وكراسي الزوار مرسومة في الواجهة الجانبية والأمامية. تحتوي على 6,942 كيانًا، من بينها 4,162 خطًا، و1,290 قطعًا ناقصًا، و948 قوسًا، عبر 118 تعريف بلوك مع 177 قطعة موضوعة كإدراجات.

رسومات تجهيز المكاتب بمقياس 1:50 و 1:100 هي الهدف، ومزيج المسقط الأفقي والواجهة يعني أن ملفًا واحدًا يخدم كل من تخطيط الأثاث والواجهات الداخلية خلفه. تكشف الطبقات الـ 27 أن الورقة جُمعت من عدة مصادر: WALL و FUR و FURNITURE و LIGHT تجاور أسماء صينية مثل 墙体 للجدار و P12-家具轮廓 لمخطط الأثاث، مع 家具内线 و 家具外线 لتقسيم خطوط الأثاث الداخلية والخارجية.

تتراوح مقاييس الإدراج من 5.61 إلى 8.41، لذا سُحبت القطع بأحجام مختلفة؛ قم بقياس مكتب تتعرف عليه مقابل سطح عمل معروف 1.6 م قبل تحجيم أي شيء تنسخه. اعمل برفع القطع الفردية إلى رسمك الخاص بدلاً من إدراج الورقة كاملة بحجم 1.1 ميجابايت، ثم قم بتنظيف التعريفات التي لم تستخدمها. احتفظ بصفوف الواجهة على طبقة خاصة بها حتى لا تُطبع أبدًا على مخطط.
