12 موقد مطبخ في المسقط والمسقط الجانبي

حول هذا البلوك

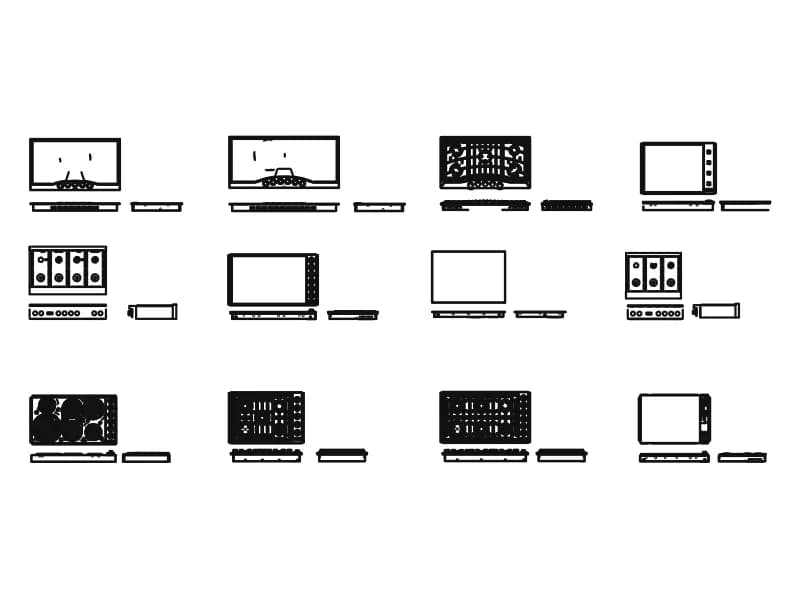

تملأ اثنتا عشرة آلة شبكة من أربعة في ثلاثة، وكل واحدة مرسومة ثلاث مرات: مسقط لسطح الطهي مع مسقط أمامي ومسقط جانبي في الشريط أسفله. تشمل المجموعة مواقد غاز ثقيلة بحوامل أواني مصبوبة، وألواح سيراميك وتحريض عادية، وسطح طبخ بستة منافذ، ولوحاً واحداً بصاج مضلع. التفصيل كثيف — 89,777 كياناً، منها 61,805 خطاً، 13,647 قوساً، 6,854 خطاً متعدداً و4,938 قطعاً ناقصاً.

التفصيل بهذا المستوى ينتمي إلى مساقط المطبخ وجداول التجهيزات بدلاً من مخطط أرضي بمقياس 1:100. اختر الموقد الذي يطابق تخطيط منافذه الجهاز الذي حددته، وانسخ المسقط إلى سطح العمل والمسقط الأمامي إلى رسم الحائط، وسيبقى المنظران متوافقين. تعطي المساقط الجانبية عمق جسم الجهاز، وهو ما تحتاجه عندما يقطع مقطع عبر صف الوحدات السفلية.

ثلاثة إدراجات باسم CustomObjectsInViewport تقع على بعد حوالي 5.9 مليون وحدة من الرسم، متبقية من تصدير ثلاثي الأبعاد أنتج هذا الملف. وهي سبب قراءة حدود الترويسة سبعة ملايين وحدة وسبب ظهور شاشة فارغة عند التكبير ليشمل الكل. امسح تلك الثلاثة ونظّف، ثم كبّر لتشمل المواقد. لا وحدة موثوقة هنا أيضاً: قس حلقة منفذ، وحدد أنها يجب أن تكون 180 أو 220 مم، وقسّم بذلك المعامل.
