トイレ看板CADブロック — 男女共用、男性、女性
3つのトイレドア看板（男女共用、男性、女性）。ハッチングされたピクトグラムと文字入り。
Up to 100 library downloads per day across all libraries. Resets at 00:00 UTC.
DWGは元のファイルです。DXFはリクエストに応じてそこから書き出されます。 CADで開くをクリックすると、無料のブラウザCADに読み込まれます — インストール不要、アカウント不要。
仕様
- フォーマット
- DWG R2018 · DXF R2000 オンデマンド
- 単位
- インチ
- サイズ
- 22.6 × 13.9 in （幅 × 高さ）
- エンティティ
- 104 — 49 円, 26 ポリライン, 25 ハッチング and 4 段落テキスト
- レイヤー
- 1（レイヤー0）
- ブロック定義
- なし — プレーンなジオメトリ
- ファイルサイズ
- 44 KB
- 更新日
このブロックについて

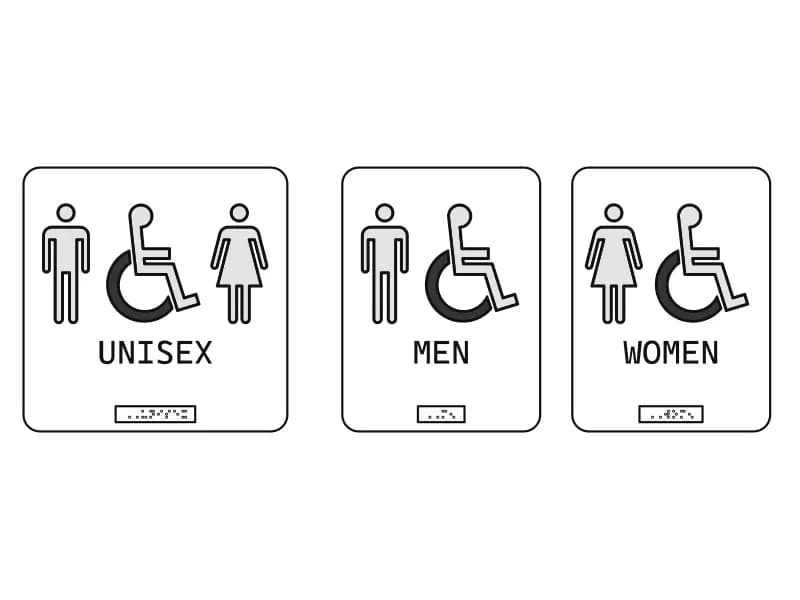

角丸のプレートが3つ並んでいます。最初のものはUNISEXの文字の下に男性、車椅子利用者、女性が描かれています。2番目は男性と車椅子記号がMENとラベル付けされています。3番目は女性と車椅子記号がWOMENとラベル付けされています。各プレートには下端近くに小さな点字ストリップもあります。図形はポリラインと円で囲まれたソリッドハッチ（合計25）で、ラベルは太字サンセリフフォントのMTEXTです。すべてレイヤ0にあり、3つの看板全体で約37×9.4単位にわたります。.
公共トイレの看板表、ドア立面図、バリアフリー図面で使用するか、縮小して平面図の洗面所ドアをマークします。プレートはブロックではなくルーズなジオメトリなので、必要なものをウィンドウ選択し、周囲にコピーする前にブロック化してください。看板標準で異なる語を使用する場合は、MTEXTをダブルクリックして再入力します。ピクトグラムは変更されません。.
