非常口標識CADブロック — 走る人と矢印
21の緑色出口標識。走る人、ドア、階段のピクトグラムとSALIDAの文字。
Up to 100 library downloads per day across all libraries. Resets at 00:00 UTC.
DWGは元のファイルです。DXFはリクエストに応じてそこから書き出されます。 CADで開くをクリックすると、無料のブラウザCADに読み込まれます — インストール不要、アカウント不要。
仕様
- フォーマット
- DWG R2018 · DXF R2000 オンデマンド
- 単位
- インチ
- サイズ
- 31.6 × 37.9 in （幅 × 高さ）
- エンティティ
- 475 — 203 ポリライン, 80 線, 80 円弧, 74 ハッチング, 20 テキストラベル, 17 円 and 1 段落テキスト
- レイヤー
- 0-Simb Señalización EV050-Simb Señalización EV040-Simb Señalización EV010-Simb Señalización EV020-Simb Señalización EV140-Simb Señalización EV150-Simb Señalización EV130-Simb Señalización EV160-Simb Señalización EV030-Simb Señalización EV550-Simb Señalización EV570-Simb Señalización EV17+10 もっと
- ブロック定義
- なし — プレーンなジオメトリ
- ファイルサイズ
- 81 KB
- 更新日
このブロックについて

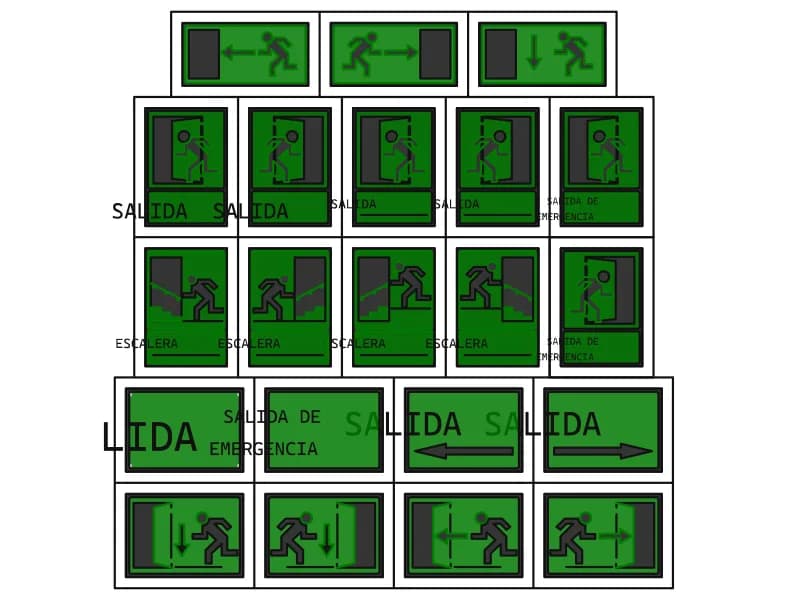

21の緑色避難標識。3つの横長プレートは、左矢印、ドア開口部を通る右矢印、下矢印の横に走る人物を配置しています。10の正方形プレートはドアを通る人物を示し、5つはSALIDA、5つは階段用のESCALERAと表示されています。4つは文字のみ：SALIDA、SALIDA DE EMERGENCIA、および左右の矢印付きSALIDA。最後の4つはドア、矢印、人物を組み合わせています。図面は475エンティティ：203ポリライン、80線、80円弧、74ハッチ、17円です。.
避難経路図と防火戦略計画では、保護経路上のすべての出口、階段ドア、方向転換をマークするためにこれらを使用します。計画上の各決定点に標識を配置し、矢印が占有者の進行方向を指すようにしてください。連続して読んだときに互いに矛盾してはなりません。1:200ではプレートは色付き正方形マーカーとして機能し、1:50ではピクトグラム自体がドア立面図やサイン計画表で判読できます。.
レイヤ名が分類を行います。19のレイヤは0-Simb Señalización EV01からEV29までで、標識タイプごとに1つ、さらに2つは正確な色にちなんで命名されています。緑地の0-Simb Color 0-122-0と淡いピクトグラムの0-Simb Color 255-255-214です。不要なEVレイヤをフリーズすると、選択した標識だけが残ります。シート上の注記は、蓄光標識規格であるUNE 23035と9.3 m未満の視認距離を引用しています。.
