北矢印CADブロック — コンパスローズ記号セット
40以上の北矢印と、NからNWまでラベル付けされた大きな8点コンパスローズ。
Up to 100 library downloads per day across all libraries. Resets at 00:00 UTC.
DWGは元のファイルです。DXFはリクエストに応じてそこから書き出されます。 CADで開くをクリックすると、無料のブラウザCADに読み込まれます — インストール不要、アカウント不要。
仕様
- フォーマット
- DWG R2018 · DXF R2000 オンデマンド
- 単位
- インチ
- サイズ
- 515 × 247 in （幅 × 高さ）
- エンティティ
- 1,630 — 1,340 線, 100 円弧, 67 ポリライン, 28 円, 24 ハッチング, 24 ブロック参照, 21 テキストラベル, 18 ソリッド塗りつぶし, 7 段落テキスト and 1 スプライン
- レイヤー
- RECREJILLANORTEMUROSEJESCOLUMNASTEXT-MEM0.09COTASTEXTO0.300.15+27 もっと
- ブロック定義
- なし — プレーンなジオメトリ
- ファイルサイズ
- 231 KB
- 更新日
このブロックについて

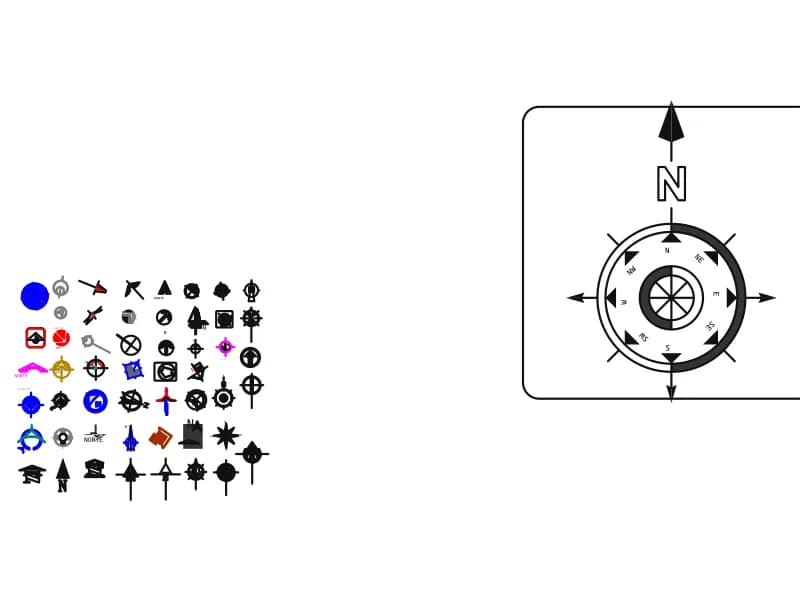

このシートには2つのものが共有されています。右側では、角丸四角形のプレートが8点コンパスローズを保持しています：二重リングの上に重い塗りつぶし矢印と太字のNがあり、N、NE、E、SE、S、SW、W、NWが中実の三角形のポイントの周りに配置されています。左側では、40以上の小さな北矢印のグリッドが、製図室が収集するあらゆるスタイルで並んでいます — 無地のダーツ、半分塗りつぶされたダイヤモンド、円で囲まれた矢印、星のローズ、風配図、そしていくつかはすでにNORTE、NORTH、NORTE MAGNETICOとキャプションが付いています。ファイルは1,630エンティティを保持しています。.
すべての敷地図、平面図、ランドスケープレイアウトにはこれらの1つが必要で、通常はタイトルブロックの近くかシートの右上隅にあります。図面に合った重みを選んでください：1:100の平面図には細いダーツ、プレゼンテーション敷地図や測量には重いコンパスローズ。2つのV.D.キャプションはdeclinación、磁気偏角を表すので、真北と磁北が異なる測量用にそれらを保持し、他の場所では無地のN矢印を使用してください。.
矢印とともに39のレイヤが入ってきました — NORTE、EJES、MUROS、COLUMNAS、COTAS、TITULOS、ESCUDO、FORMATOなど — なぜなら各記号は異なるプロジェクト図面から取り出されたからです。まずファイルをパージするか、必要な1つの矢印を自分のテンプレートにコピーして単一の注釈レイヤに配置してください。矢印はモデル空間ではなく、印刷サイズでペーパー空間に配置してください：ビューとともにスケーリングする北矢印は、図面縮尺が変わるたびにサイズ変更が必要です。.
