小さなモダン住宅 — 2つの平面図と2つの断面図
曲線のある出窓を持つコンパクトなモダン住宅の2つの平面図と2つの断面図、メートルで描かれています。
Up to 100 library downloads per day across all libraries. Resets at 00:00 UTC.
DWGは元のファイルです。DXFはリクエストに応じてそこから書き出されます。 CADで開くをクリックすると、無料のブラウザCADに読み込まれます — インストール不要、アカウント不要。
仕様
- フォーマット
- DWG R2018 · DXF R2000 オンデマンド
- 単位
- インチ
- サイズ
- 75.3 × 40.8 in （幅 × 高さ）
- エンティティ
- 964 — 798 ポリライン, 95 線, 27 円, 26 ハッチング, 14 円弧, 3 ブロック参照 and 1 段落テキスト
- レイヤー
- gruesomediofino00-SANITARIOS00- HATCHMuro
- ブロック定義
- なし — プレーンなジオメトリ
- ファイルサイズ
- 80 KB
- 更新日
このブロックについて

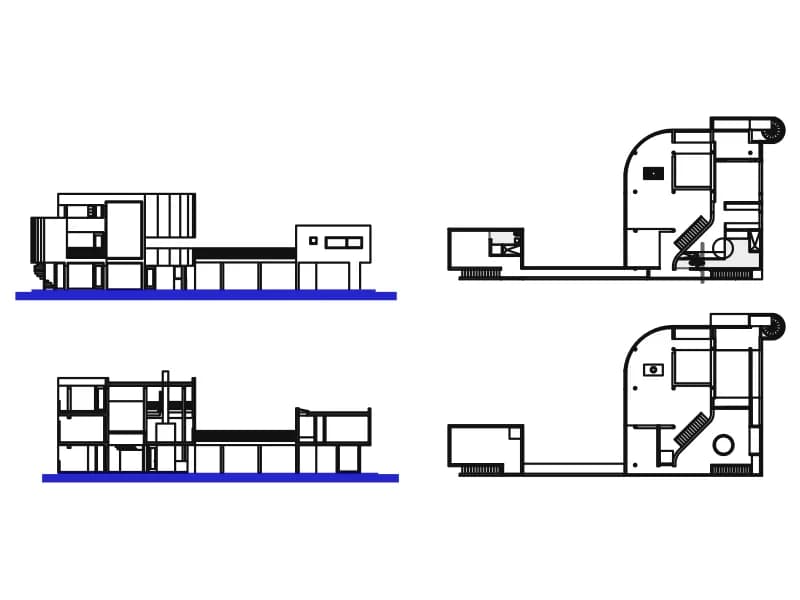

このシートには小さな住宅の4つの図面が含まれています：左側に2つの縦断面図があり、それぞれ太い青い地盤線上に描かれ、右側に2つの平面図があり、らせん階段と衛生設備を備えた曲線のある出窓に接続する長方形のウィングを示しています。壁は26のハッチングで塗りつぶされ、トイレはinodoという名前のブロックです。線の太さはgrueso、medio、fino（太、中、細）というレイヤーに分けられ、衛生器具は00-SANITARIOS、壁はMuroにあります。セットは約78×39ユニットにわたり、メートルとして読み取れます。.
これはスタジオハウス、ゲストアネックス、学生プロジェクトの出発点として、また平面図に描かれたらせん階段と曲線壁の迅速なソースとして役立ちます。必要な平面図をコピーしてグリッドに合わせてください。3つの線の太さのレイヤーがすでに良いプロットを提供します。ミリメートルで作業する場合は、挿入後にセット全体を1000倍に拡大し、ハッチングの尺度がまだ適切に見えるか確認してください。.
