モダン建築立面図 — 曲線屋根ホール

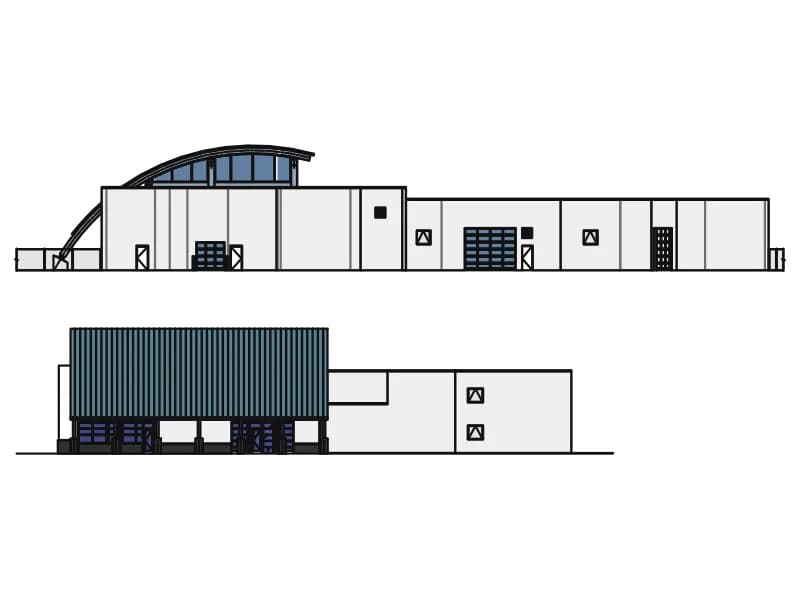

曲線ガラス屋根と平屋根のウィングを持つモダンホールの正面および側面立面図。
Up to 100 library downloads per day across all libraries. Resets at 00:00 UTC.
DWGは元のファイルです。DXFはリクエストに応じてそこから書き出されます。 CADで開くをクリックすると、無料のブラウザCADに読み込まれます — インストール不要、アカウント不要。
仕様
- フォーマット
- DWG R2018 · DXF R2000 オンデマンド
- 単位
- インチ
- サイズ
- 200 × 97.2 in （幅 × 高さ）
- エンティティ
- 2 — 1 ブロック参照 and 1 段落テキスト
- レイヤー
- 2（レイヤー0）
- ブロック定義
- なし — プレーンなジオメトリ
- ファイルサイズ
- 86 KB
- 更新日
このブロックについて
2つの立面図は低く広い建物を描写しています：上の図は、曲線のクリアストーリーガラス帯と、ドアとハッチングされたパネルを持つ長い平屋根のウィングを備えたバレルヴォールトのホールを示しています。下の図はホールを端から見たもので、その全面ガラス壁は45のハッチングと台座で描かれています。メイン図面は829のエンティティ（608の線、146のポリライン、ハッチング）からなる1つのブロック定義で、小さな鋼製W形断面ブロックもファイルに保存されています。1つのレイヤー上で約208×88ユニットにわたります。.
これをスポーツホール、ショールーム、ワークショップ、展示パビリオンのマス参照として、または実際の設計が進む間の立面プレースホルダーとして使用してください。単一のブロックとして挿入されるため、サイト図面内で整然と保たれます。ガラスを編集する必要がある場合にのみ分解してください。スケールをサイトに合わせるには、1つのドア開口部を測定してください。約2.1 mになるはずです。.
