街灯CADブロック — ランタン立面

このブロックについて

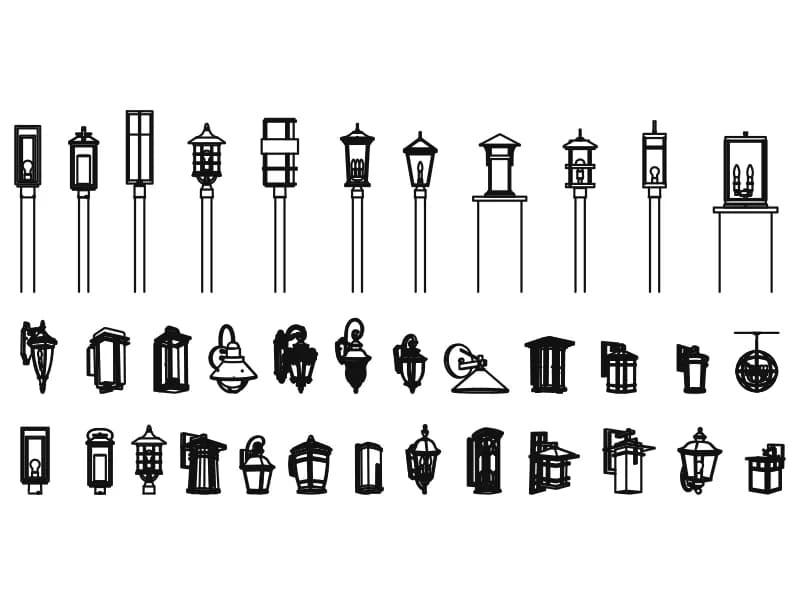

伝統的なランタン照明器具36点が、これらの照明CADブロックの3列にわたって立面で描かれています。最上列には、平らな丸柱に載る柱上ランプ11点があり、四角いコーチランタンから六角形や円筒形のヘッドまであります。下の2列には、壁掛けランタン25点があります。渦巻きブラケット、ハーフコーン壁パック、ボックスシコン、および1つのケージ入りグローブペンダントです。線画は細かく、合計8,295エンティティで、4,308本の線、2,242のスプライン、855の円弧、295の円、273の楕円がグレージングバーとフィニアルを担っています。.

ランドスケープアーキテクトや照明デザイナーは、通り、中庭、ホテルの前庭に合う器具ファミリーを選ぶときにこのようなシートから引き出し、選んだ立面を1:50のサイト断面やファサードに落とし込みます。壁ランタンは住宅や店舗正面の外部立面に適しており、ブラケットのプロファイルがランプ自体よりも重要です。1つの器具を独自のファイルにコピーし、ポール基部または壁面を挿入点とするブロックにすれば、毎回墨出し線に配置されます。.

ファイルには信頼できる単位がありません。最も高い柱は基部からフィニアルまで約96,800図面単位あるので、提供されたままでは実寸ではありません。高さがわかっているランプを1つ測って割ってください。4 mの柱はミリメートル図面では約0.041、メートル図面では0.000041の尺度係数が必要です。壁ランタンがポールと比例を保つように選択全体を一度に尺度変更し、プロットする前にグループを独自の照明レイヤーに移動してください。.
