コンテンポラリーペンダントライト — 平面図と立面図

このブロックについて

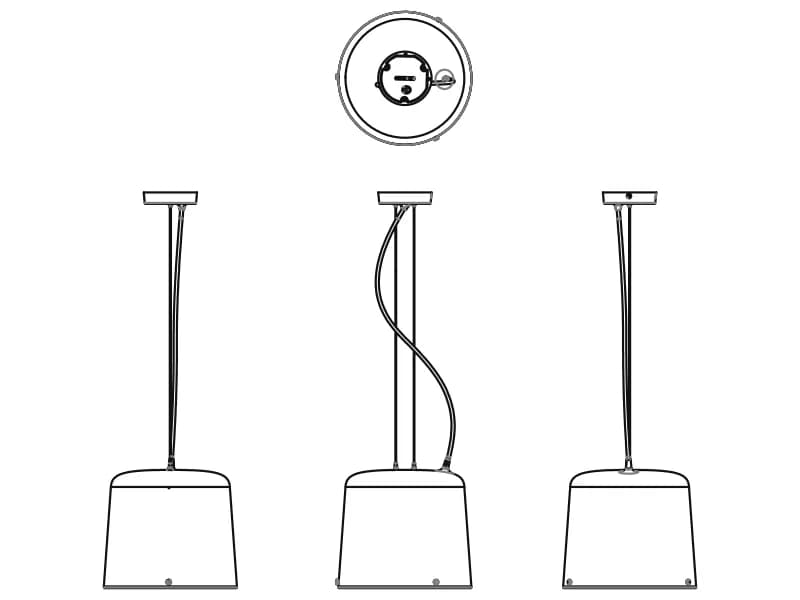

ファイル名にもかかわらず、これはマルチアームシャンデリアではなく単一のペンダントです：細いロッドで丸い天井プレートから吊り下げられたテーパーベルシェード。3つの立面図が並んでおり、それぞれ幅291 mm、プレートからシェードリムまで865 mmで、違いはドロップにあります — 1つはまっすぐなロッド、1つは横にループした緩いケーブル、1つはテーパー状のステム。その上には、端子台とケーブルグランドが描かれた296 mmの天井プレートの平面図があります。.

このようなペンダントはキッチンアイランド、受付カウンター、カフェテーブル、階段吹き抜けの上に、通常3つまたは5つの連続で吊り下げられます。1:20または1:50で描かれると、シェードのプロファイルが内部立面図で明確に読み取れ、平面図は反射天井図の固定位置としても機能します。クライアントが現場でドロップを調整可能にしたい場合はループ状ケーブル付きのバージョンを使用し、ワークトップ上の設定高さに固定される場合はまっすぐなロッドを使用します。.

シェードは820のスプラインと594の円弧で構成されているため、ズームしても曲線が滑らかに保たれ、ファイル全体はレイヤー0上の2,384エンティティです。挿入基点を天井プレートの上面に設定します：そうすればブロックはソフィット線から吊り下がり、ロッドの延長は垂直方向の1回のストレッチで済みます。ペンダントの列の場合、ブロックをコピーするのではなくアイランドの中心線に沿って配列すると、間隔の変更が1回の編集で済みます。.
