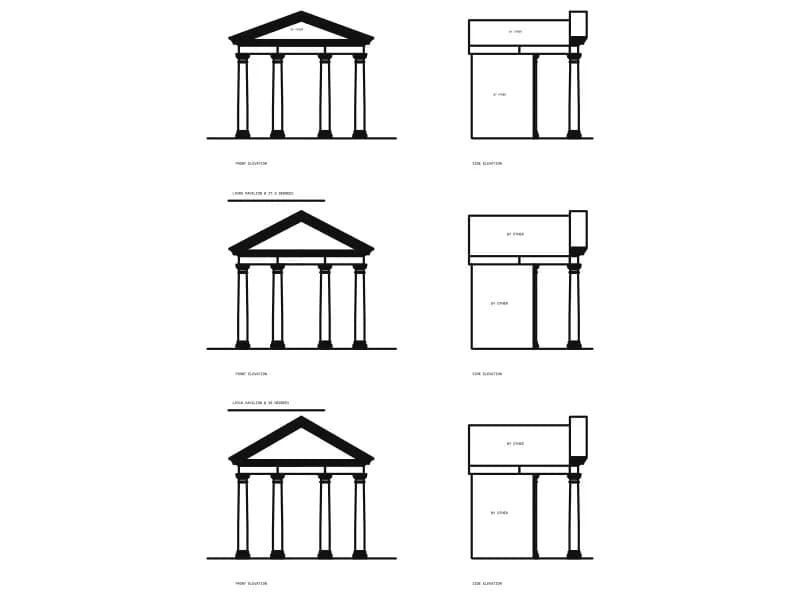

4本の円柱とペディメント付き切妻屋根を持つ3つのクラシカルアーバーのエレベーション — nasji.com · 図面プレビュー · 1,875 エンティティ · 1 レイヤーフルサイズで表示

クラシカルアーバー — 正面および側面エレベーション

3つのクラシカルなガーデンアーバー、それぞれ正面および側面エレベーション、屋根勾配の名称付き。

DWGをダウンロード · 91 KB DXFをダウンロード無料 CAD でこのブロックを編集

Up to 100 library downloads per day across all libraries. Resets at 00:00 UTC.

DWGは元のファイルです。DXFはリクエストに応じてそこから書き出されます。 CADで開くをクリックすると、無料のブラウザCADに読み込まれます — インストール不要、アカウント不要。

仕様

フォーマット: DWG R2018 · DXF R2000 オンデマンド
単位: インチ
エンティティ: 1,875 — 1,448 線, 411 円弧 and 16 段落テキスト
レイヤー: 1（レイヤー0）
ブロック定義: なし — プレーンなジオメトリ
ファイルサイズ: 91 KB
更新日: Aug 19, 2026

このブロックについて

クラシカルなガーデンアーバーの3つのバージョンが1枚のシートにあり、それぞれ正面エレベーションとその横の側面エレベーションとして描かれています。台座上の4本のトスカナ式円柱がエンタブラチュアとペディメント付き切妻を支え、側面図では屋根板が堅固な後壁まで伸びています。3つのうち2つは注記でL9305 PAVILION @ 27.5 DEGREESおよびL9310 PAVILION @ 30 DEGREESと名付けられているため、屋根勾配がそれらを区別する要素です。円柱のモールディング用に1,448本の線と411本の円弧、さらに16個のテキスト注記があります。.

庭や中庭の図面、ホテルの敷地、記念建造物、およびランドスケープシート上で石造または木造パビリオンのエレベーションが必要なあらゆる場所に適しています。いくつかの注記にはベーススラブに対してBY OTHERと書かれており、パビリオン供給業者が提供しない部分を示しているため、図面が請負業者に渡る場合は保持する価値があります。シートは大きな任意のサイズで保存されているため、寸法を記入する前に円柱が約2.5 mになるまで尺度変更し、3つすべてではなく必要な勾配だけをコピーしてください。.
