吊灯和灯具 — 灯具立面图库
一百多个吊灯、吊坠和灯具立面图，全部嵌套在一个图块内。
Up to 100 library downloads per day across all libraries. Resets at 00:00 UTC.
DWG 是原始文件。DXF 是根据请求从中生成的。 在 CAD 中打开会将其加载到免费的浏览器 CAD 中——无需安装，无需账户。
规格
- 格式
- DWG R2018 · DXF R2000 按需提供
- 单位
- 英寸
- 实体
- 83,398 — 53,416 标线, 26,420 样条曲线, 2,043 圆弧, 951 多段线, 563 圆, 3 三维实体, 1 段落文字 and 1 块参照
- 图层
- Default
- 块定义
- 无——纯几何图形
- 文件大小
- 12.5 MB
- 更新时间
关于此块

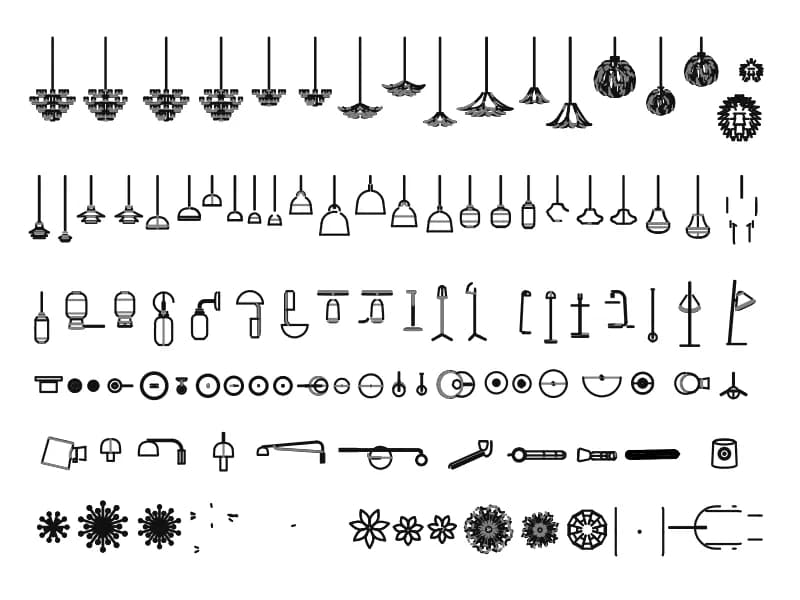

一百多个灯具填满七排立面图：带长灯杆的悬挂吊坠、珠饰吊灯、圆筒灯罩台灯、落地灯、烛台壁灯以及平面图中散布的天花玫瑰。该文件为 13 MB、83,398 个实体，是照明集中最重的图纸，原因是曲线密度：26,420 条样条曲线和 53,416 条线承载装饰，另有 2,043 个圆弧、951 条多段线、563 个圆和三个来自建模步骤的 ACIS 实体。.
请将其视为目录，而不是整体插入的图块。放大，选择与已指定灯具匹配的轮廓，将其复制到自己的文件中并删除其余部分——单个吊坠只有几百个实体，而图纸有八万个，将全部内容拖入平面图会使之后每次重生成都变慢。灯具以毫米计大约宽一米、深两米，因此 1:50 的室内立面图无需调整即可使用。.
所有内容都位于一个名为 Block 01 的图块定义中，并由单个插入放置，因此打开文件后第一件事就是将该插入分解一次。在此之前，窗口选择会选中整张图纸，无法选中更小的对象。分解后，在某个灯具周围使用交叉窗口，将其复制到剪贴板并粘贴到需要它的图纸中；样条曲线会作为样条曲线传入，并在任何缩放下保持平滑。.
