汽车CAD图块 — 九辆车，四个视图

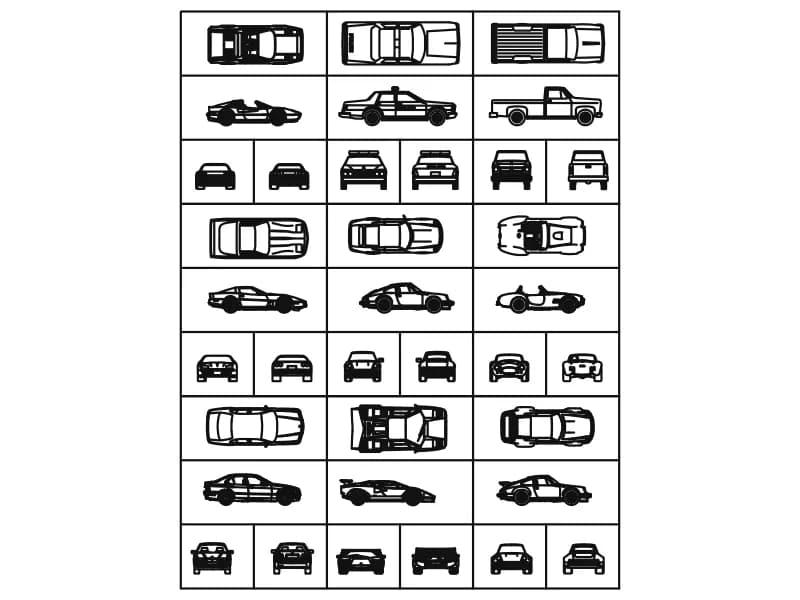

九辆车，每辆以顶视、侧视、前视和后视图呈现，作为36个命名图块放在带框表格中。
Up to 100 library downloads per day across all libraries. Resets at 00:00 UTC.
DWG 是原始文件。DXF 是根据请求从中生成的。 在 CAD 中打开会将其加载到免费的浏览器 CAD 中——无需安装，无需账户。
规格
- 格式
- DWG R2018 · DXF R2000 按需提供
- 单位
- 英寸
- 尺寸
- 23.7 × 33.6 in （宽度 × 高度）
- 实体
- 79 — 39 标线, 36 块参照, 3 圆弧 and 1 段落文字
- 图层
- furnCAR
- 块定义
- 无——纯几何图形
- 文件大小
- 515 KB
- 更新时间
关于此块
九辆车填满一个带框表格，每辆绘制四次：顶视、侧视、前视和后视。有一辆轿车、一辆车顶和车门上有字样的警车、一辆带棱纹货斗的皮卡、一辆双座敞篷跑车、一辆后置发动机轿跑车、一辆楔形超级跑车以及另外三种家用车型。这些视图是36个单独的图块定义，具有自描述名称，CAR01-T、CAR01-S、CAR01-F和CAR01-B一直到CAR09，位于图层CAR和furn上，单元格框架保留为散线。.
每个参照都以0.03的比例放置，在该设置下，一辆轿车尺寸约为5.2乘2.2个单位，因此图纸已经以米为单位读取。将T图块用于1:200的停车位、车道和停车场布局，将S、F和B视图用于街道立面和展厅剖面。由于一辆车的四个视图共享名称前缀，您可以将匹配的侧视图放到已经放置的平面图旁边。将车辆复制出来后，删除框架线。.
