泳池中的人物 CAD 图块 — 俯视的四名游泳者
四名俯视游泳者，分别位于游泳圈、圆形浮具和充气躺椅上，以红色绘制在图层 0 上。
Up to 100 library downloads per day across all libraries. Resets at 00:00 UTC.
DWG 是原始文件。DXF 是根据请求从中生成的。 在 CAD 中打开会将其加载到免费的浏览器 CAD 中——无需安装，无需账户。
规格
- 格式
- DWG R2018 · DXF R2000 按需提供
- 单位
- 米
- 实体
- 5 — 4 块参照 and 1 文字标签
- 图层
- 1（图层 0）
- 块定义
- 无——纯几何图形
- 文件大小
- 122 KB
- 更新时间
关于此块

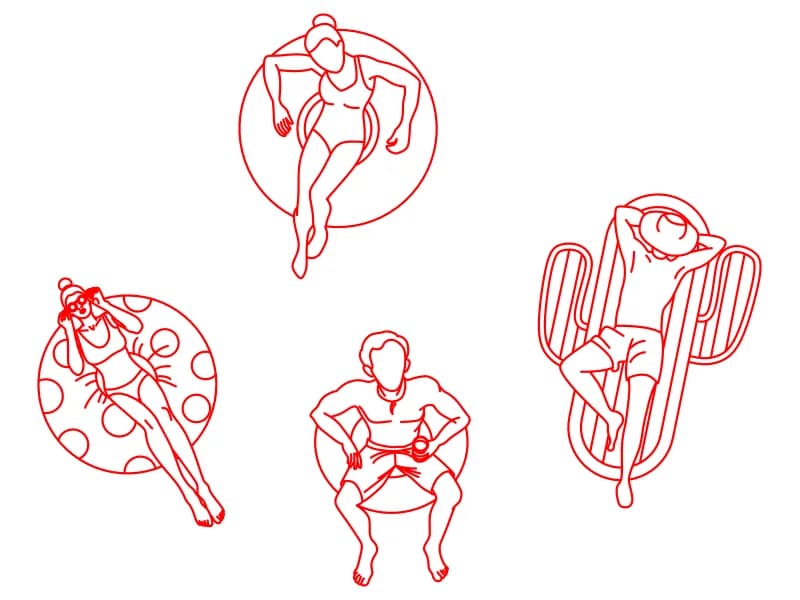

四名游泳者以正俯视角度用红色线条绘制在图层 0 上：一名女性在普通游泳圈内踢腿，一名女性斜靠在带斑点图案的圆形浮具上，一名男性坐在游泳圈内双腿浸在水中，还有一名男性伸展在板条充气躺椅上，一只手臂枕在脑后。每名游泳者和浮具均为单个图块参照，共四个插入，线条精细到手指、脚趾和泳衣的接缝。.
泳池和景观设计师会将此类人物散布在游泳池平面图、酒店和度假村布局图以及屋顶露台图纸上，通常比例为 1:100 或 1:50，此时水面以填充图案表示。在泳道池中放置两名游泳者，比尺寸标注更能向客户说明泳池的大小。让它们远离池缘和扶梯，以保持泳池边缘清晰可读。.
几何图形处于非常大的比例，四个图块组的总跨度超过 316,000 个绘图单位，因此请使用参照缩放，并将躺椅长度设为 2 米，而不是猜测缩放系数。之后将颜色设置为 ByLayer，使游泳者以与其他配景相同的线宽打印，并将它们放在一个可为放线图冻结的图层上。.
