楼梯视图 02 — 十个盘旋楼梯的平面图和立面图

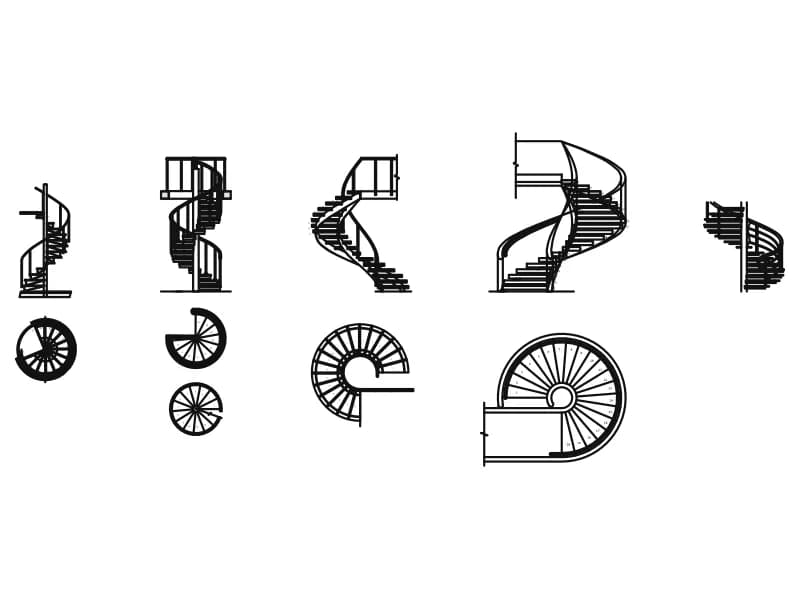

十个盘旋楼梯图块：五个带栏杆的立面图位于五个圆形和半圆形平面图上方。
Up to 100 library downloads per day across all libraries. Resets at 00:00 UTC.
DWG 是原始文件。DXF 是根据请求从中生成的。 在 CAD 中打开会将其加载到免费的浏览器 CAD 中——无需安装，无需账户。
规格
- 格式
- DWG R2018 · DXF R2000 按需提供
- 单位
- 英寸
- 实体
- 13 — 10 块参照, 2 标线 and 1 段落文字
- 图层
- 1（图层 0）
- 块定义
- 无——纯几何图形
- 文件大小
- 123 KB
- 更新时间
关于此块
十个独立插入块组成这张弧形楼梯图纸。顶部是五个立面图，每个围绕细长中柱盘旋，带有弯曲扶手，其中一个上升经过上层楼板，另一个由底部踏步处外扩的斜梁支撑。下方是平面图：一个带放射状踏步的整圆、一个半圆、一个塞入角落的四分之一转和两个较小的圆。文件中仅有 13 个实体，因为每个图纸都是图块，图纸尺寸以毫米计约为 20.7 x 11.4 m。.
当客户询问弧形楼梯在双层高大厅、商店或酒店大堂中会是什么样子时，这是要打开的楼梯 CAD 图块集。立面图包含足够的栏杆细节，可在 1:50 打印中保留，平面图可以直接放入楼层布局，以在任何人确定供应商之前测试楼梯井是否足够宽。.
由于每个楼梯已经是插入块，复制您想要的那个并删除其余，而不是分解任何内容；文件保持轻量，图块名称随之保留。在确定之前，根据您的层高检查踏步数，因为为 3 m 绘制的弧形楼梯不适合 3.6 m 的楼层。按 0.001 插入以放置在以米为单位的图纸集中。.
