بلوكات CAD للقباب — المثلثات الكروية في القطاع والواجهة والمخطط

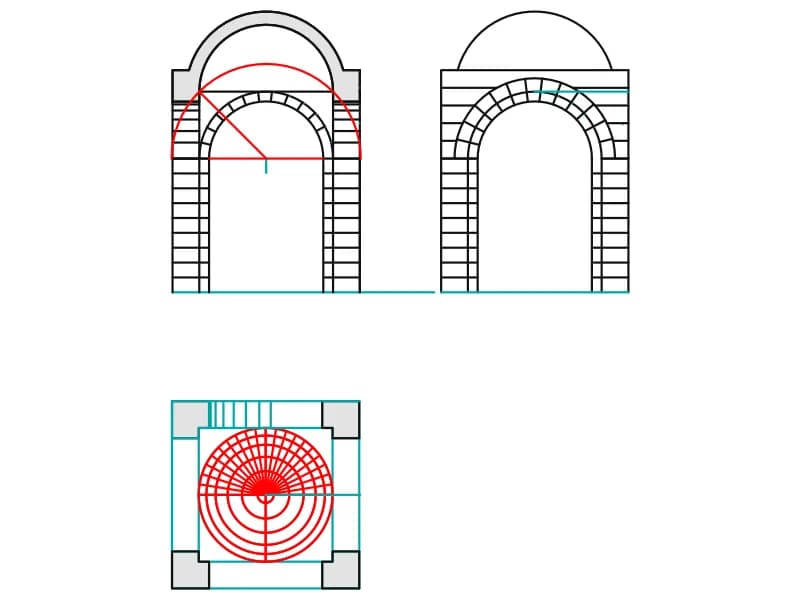

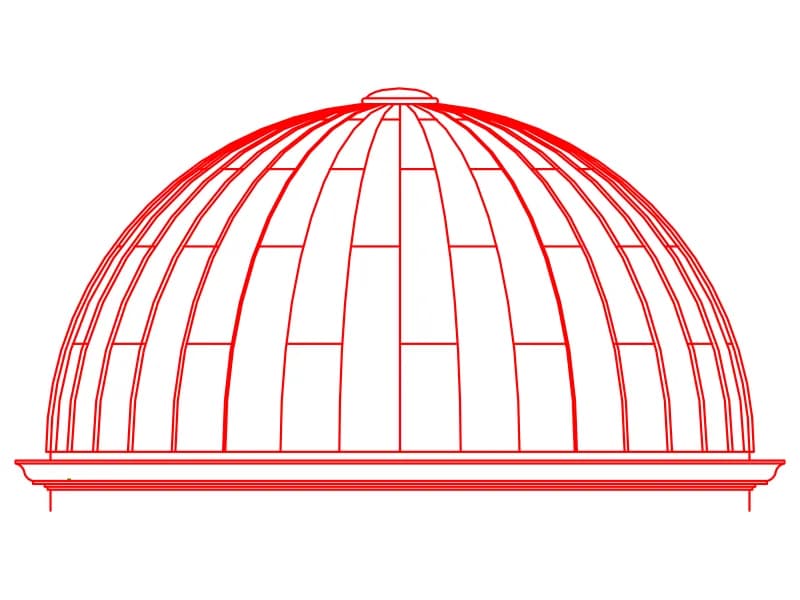

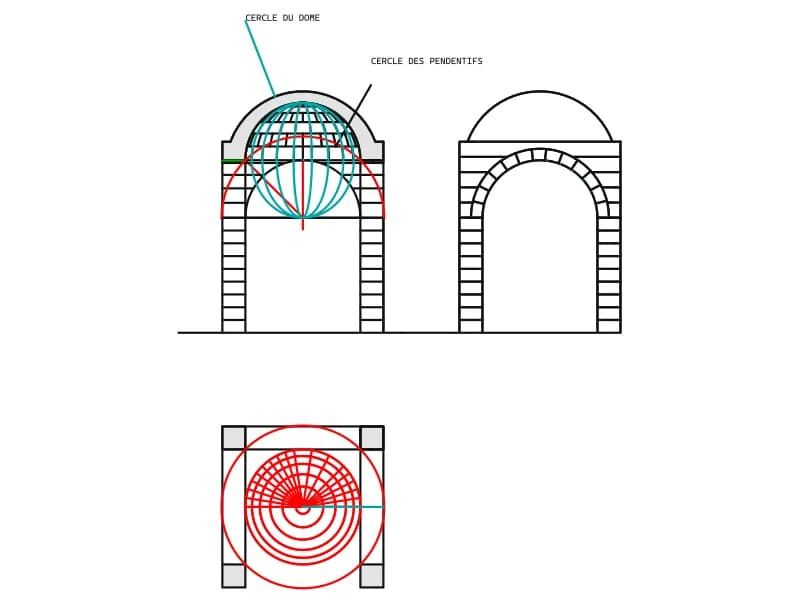

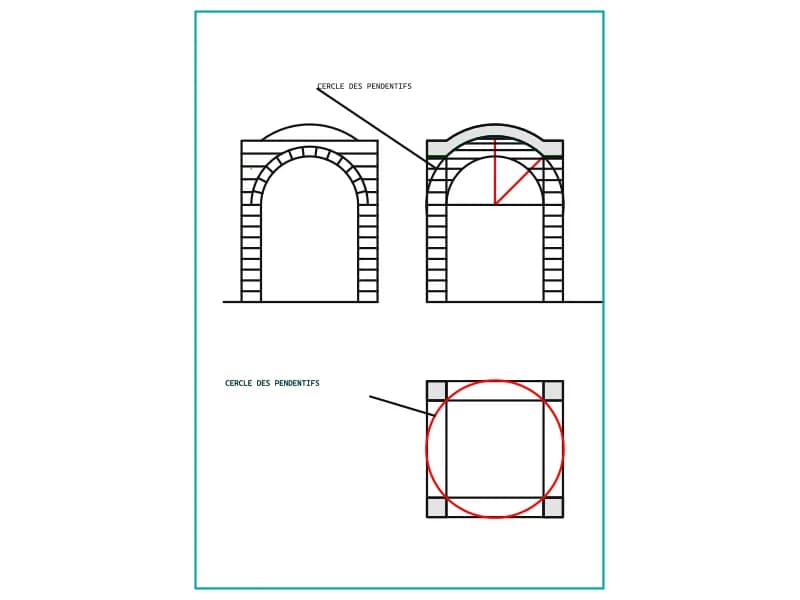

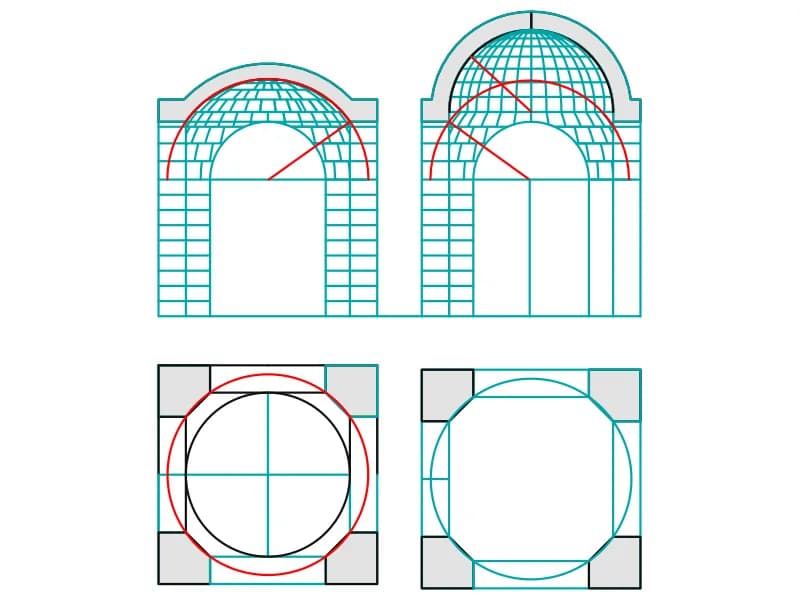

خمسة ملفات تشرح كيفية استقرار القبة فوق فتحة مربعة. أربعة منها دراسات إنشائية بعناوين فرنسية: القبة على مثلثات كروية مع تتبع الكرة الكاملة في أشكال بيضاوية، والقبة المستمرة مع المثلث الكروي، والقبة على مثلثات كروية مع أقواس مزدوجة، ونسخة بزوايا مقطوعة مبنية من 127 شكلاً بيضاوياً. كل منها يقرن قطاعاً بمخطط يقع فيه دائرة القبة داخل دائرة المثلث الكروي، ويحمل كل منها بين 47 و129 نقطة إنشائية تحدد عملية التوقيع. الخامس واجهة قبة نحاسية من 104 كيانات.

تنتمي هذه إلى قطاع مبنى أو رسم توقيع لمسجد أو كنيسة أو ضريح أو جناح حديقة، وتُقرأ بمقياس 1:50 و1:100. الخطوة الجديرة بالمعرفة هي تحجيم القطاع حتى تتطابق دائرة المثلث الكروي مع عرض الفتحة لديك، لأن كل بُعد آخر في الهندسة يتبع من ذلك البُعد الواحد. لا شيء هنا مُنمذج ثلاثي الأبعاد، لذا تبقى الملفات صغيرة وتُطبع بوضوح. احتفظ بالنقاط الإنشائية على طبقة خاصة بها وجمّدها قبل إصدار اللوحة.

5 بلوكات · كلها بصيغتي DWG وDXF · مجانية، دون تسجيل
