بلوكات CAD للثريات — إحدى عشرة واجهة أمامية

حول هذا البلوك

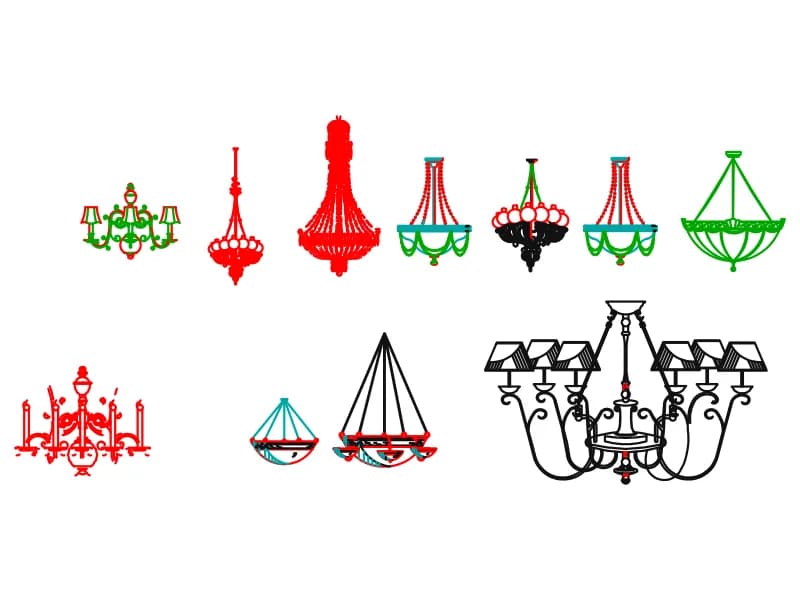

تقف إحدى عشرة ثريا في صفين من الواجهات الأمامية. يمتد الصف العلوي من شمعدان حائطي بذراعين عبر سلال إمبراطورية كريستالية نحيلة إلى تجهيزات وعاء متدلية بحواف مزركشة؛ ويضيف الصف السفلي إطارًا بأذرع شموع، ووعاءين ضحلين متدرجين، وثريا كبيرة بثمانية أذرع مع أغطية قماشية. تقوم الأقواس بمعظم العمل هنا، 5,358 قوسًا، إلى جانب 2,104 خطًا، و740 دائرة، و234 خطًا متعددًا عبر 8,452 كيانًا. يُحمل اللون بواسطة طبقات مسماة G، GREEN، FEN، M، L1 و L18 بدلاً من الكائن.

الأحجام معقولة بالملليمترات: تبلغ أبعاد اللوحة 7,674 في 4,406، والثريا الكبيرة المغطاة 2,807 في 1,817، وأصغر معلقة كريستالية بعرض 538 وعمق 1,358. وهذا يجعلها جاهزة للإدراج مباشرة في مقطع قاعة رقص أو بهو بمقياس 1:50 دون تخمين معامل قياس. يستخدم المصممون الداخليون واجهات كهذه لتحديد ارتفاعات التعليق فوق طاولة طعام أو فراغ سلم، حيث تكون المسافة من السقف النهائي إلى أدنى قطعة كريستال هي البعد الذي يحتاجه كل من النجار والكهربائي.

تبقى ثلاثة تعريفات بلوكات مسماة في الملف، BD11 و BD22 و LIGHT، مع خمسة عشر إدراجًا موضوعًا منها؛ والباقي هندسة حرة. لا تفكك أي شيء حتى تنسخ التجهيز الذي تريده إلى رسمك الخاص، لأن التفكيك على اللوحة يسطح ألوان الطبقات التي تفصل ثريا عن أخرى. علّق كل واحدة من صفيحة السقف، وليس من أدنى خرزة، حتى تنقل تغيير مستوى السقف التجهيز معه.
