كتل كاد للإضاءة — ثريات ومصابيح وأعمدة إنارة

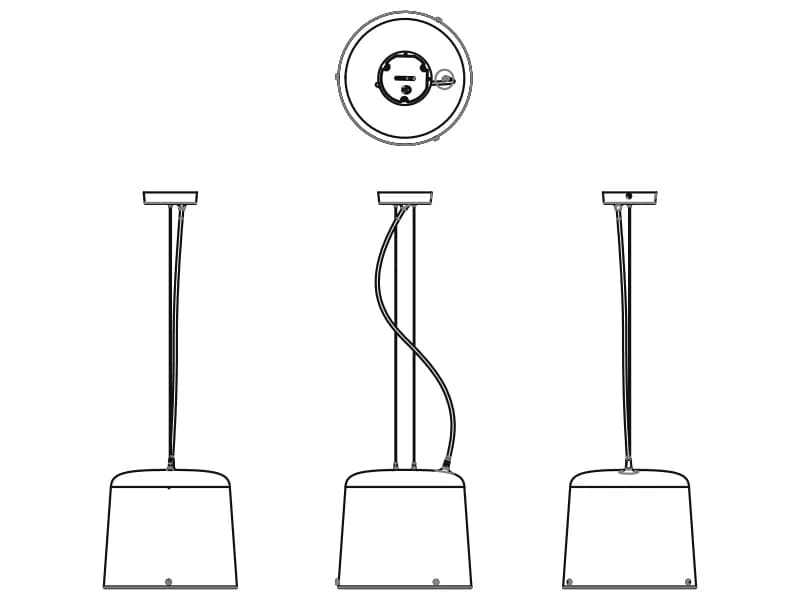

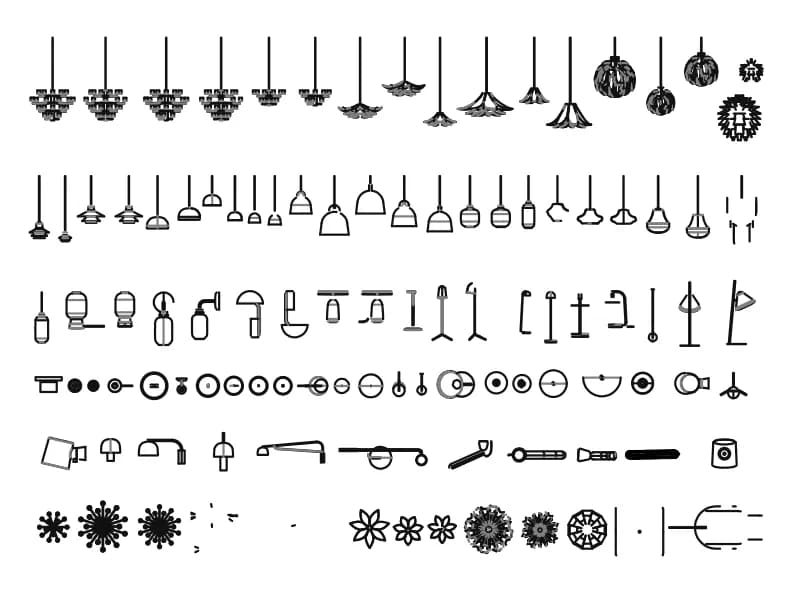

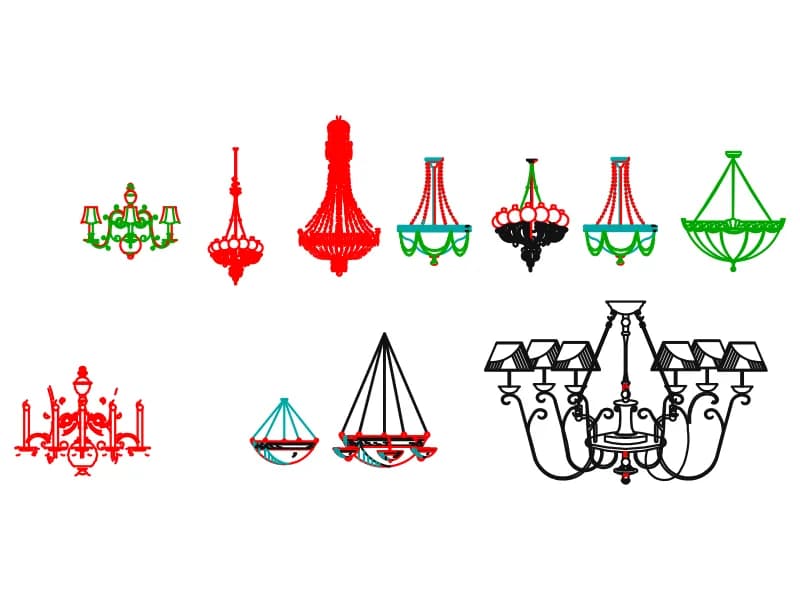

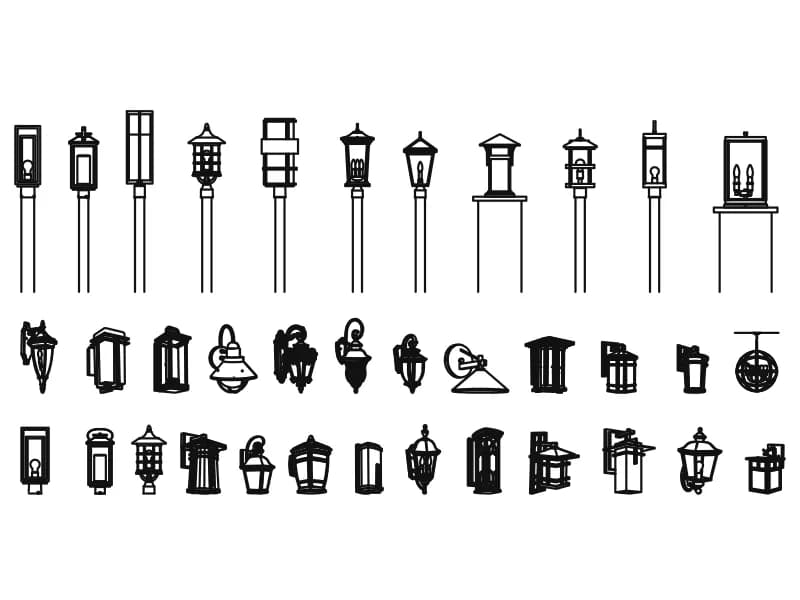

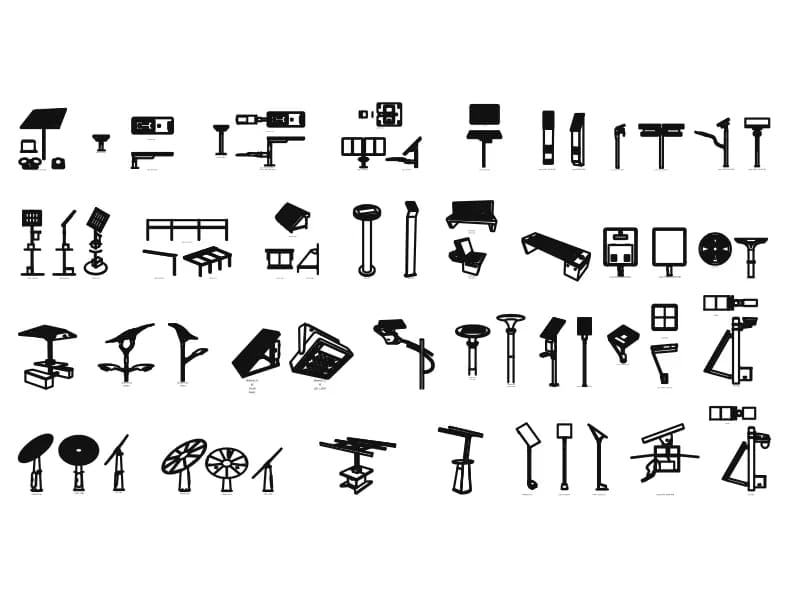

ثمانية ملفات، ومستوى الرسم دقيق بشكل غير معتاد للإضاءة. الأكبر هو كتالوج ثريات ومصابيح من 83,398 كيانًا، منها 26,420 خطًا منحنيًا تتبع انحناء كل ذراع وغطاء. ثريا معاصرة واحدة تحتوي على 2,384 كيانًا، ووحدة ثريا 8,452 مع 5,358 قوسًا، ومصباح أرضي 1,432. في الطرف الآخر يوجد مصباح حائط لغرفة نوم من 34 كيانًا، خفيف بما يكفي ليوضع في مخطط غرفة. تُغطى الإضاءة الخارجية بلوحة مصباح شمسي وعمود من 18,482 كيانًا ولوحة ملحقات مصابيح الشوارع من 8,295.

التركيبات الزخرفية مرسومة للواجهات ومخططات الأسقف المنعكسة بمقياس 1:20 إلى 1:50، حيث يكون مخطط الثريا المعلقة مقابل شبكة السقف هو الرسم. تناسب لوحات العمود ومصابيح الشوارع الأعمال الخارجية بمقياس 1:200 و1:500، مختصرة إلى رمز إذا كانت قطعة الأرض صغيرة. التركيبات كثيفة الخطوط المنحنية تبطئ الملف بمجرد وضع عدة منها، لذا عرّف واحدة كبلوك وانسخ الإدراج بدلاً من الهندسة، واحتفظ بدائرة بسيطة على طبقة ثانية للمخططات صغيرة المقياس.

8 بلوكات · كلها بصيغتي DWG وDXF · مجانية، دون تسجيل
