بلوكات CAD لكشافات LED — كشافات غامرة وكشافات علوية

حول هذا البلوك

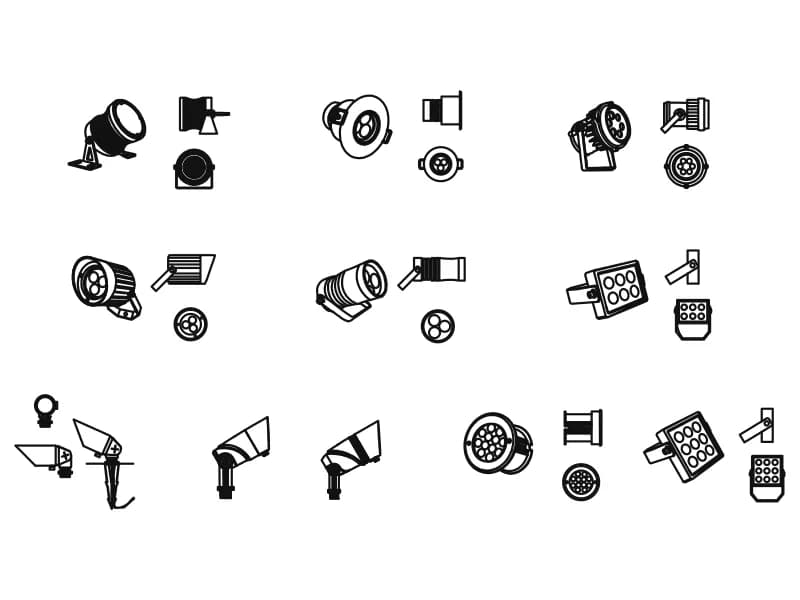

اثنا عشر أو نحو ذلك من كشافات LED والكشافات الغامرة تملأ ثلاثة صفوف، وكل منها مرسوم ثلاث مرات: منظر ثلاثي الأرباع يظهر الجسم وزعانف المشتت الحراري، ومسقط جانبي مع حامل الإمالة، ومنظر وجه دائري مع مصفوفة العدسات موزعة — واحد، ثلاثة، أربعة، سبعة، تسعة أو ثمانية عشر صماماً ثنائياً حسب التركيبة. تتنوع التثبيتات: ألواح سطحية، ومفاصل قابلة للتعديل، وأوتاد أرضية مع كابل ممتد، وكشاف سقفي مدفون، وكشاف أرضي غائر. ثمانية وعشرون منظراً في 5,735 كياناً.

تحتاج رسومات الإنارة الخارجية منظر الوجه لرمز المسقط الأفقي والمسقط الجانبي لزاوية التوجيه، ولهذا كلا المنظرين موجودان هنا. استخدم التركيبات المثبتة على أوتاد في أحواض الزراعة في تخطيط إنارة تنسيقي، والكشافات الحاملية على الواجهات وحوائط مواقف السيارات، والكشاف الأرضي الغائر حيث يُضاء عمود أو شجرة من الأسفل. في مقطع بمقياس 1:20 يعطي المسقط الجانبي البروز من وجه الحائط، وهو البعد الذي يحدد ما إذا كانت التركيبة تتجاوز عتبة النافذة.

الرسم عبارة عن 1,993 خطاً متعدداً و2,182 خطاً و1,034 قوساً و377 سبلاين و12 تهشيراً، كلها على الطبقة 0 مع إدراج واحد. انسخ منظر الوجه وحده عندما تحتاج فقط إلى رمز مسقط أفقي؛ إنه دائرة بنمط الصمامات الثنائية بداخلها ويتقلص إلى نقطة مقروءة 5 مم في تخطيط 1:100. احتفظ بالمناظر الثلاثة للتركيبة معاً كبلوك واحد بنقطة قاعدته على وجه التثبيت، بحيث يصبح توجيه التركيبة دوراناً بدلاً من إعادة رسم.
