メートル法タイトルブロック - A0からA4、横と縦
20のメートル法シートフレーム、A0からA4、横と縦、2つのタイトルブロックデザイン。
すべてのライブラリを合わせて1日100件までダウンロードできます。毎日UTC 00:00にリセットされます。
DWGは元のファイルです。DXFはリクエストに応じてそこから書き出されます。 CADで開くをクリックすると、無料のブラウザCADに読み込まれます — インストール不要、アカウント不要。
仕様
- フォーマット
- DWG R2018 · DXF R2000 オンデマンド
- 単位
- インチ
- エンティティ
- 31 — 20 ブロック参照, 10 線 and 1 段落テキスト
- レイヤー
- TEXTPOWERFENCE
- ブロック定義
- なし — プレーンなジオメトリ
- ファイルサイズ
- 146 KB
- 更新日
このブロックについて

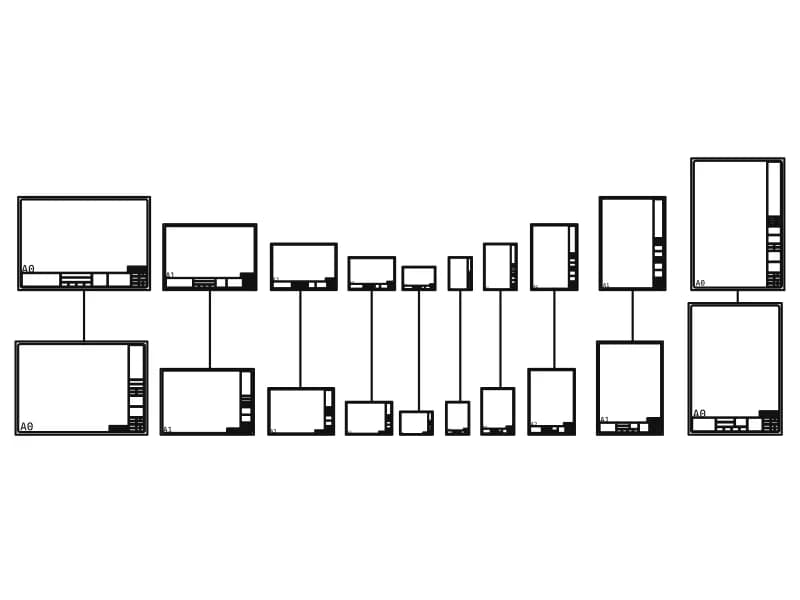

20のシートフレームが並べて配置：A0、A1、A2、A3、A4、それぞれ横と縦、それぞれ2つのタイトルブロックデザイン。ブロック名は明快で、A0L1はA0横デザイン1、A4P2はA4縦デザイン2を意味します。フレームは真のメートル法シートサイズでミリメートルで描かれ、A0は1189×841、A4は297×210で、それぞれ79から97エンティティの罫線タイトルブロックを持ちます。.
図面にすでに正しいサイズの境界が必要なときに活用するファイルです。すべてのタイトルブロックは、プロジェクト、クライアント、図面タイトル、尺度、日付、改訂、シート番号のための罫線ボックスのグリッドで、縦フレームでは右端に沿ってより幅の広い積み重ね列が走ります。1つをペーパー空間に1:1で挿入すれば、尺度計算なしで境界がプロットサイズに一致します。.
10本の短い線が各フレームを下の相棒に結び、どの2つのデザインが用紙サイズを共有しているかを示します。必要なものを取り出したら削除してください。図面にはレイヤ0のほかにTEXT、POWER、FENCEという名前のレイヤがあるので、挿入後はフレームを自分の境界レイヤに再マッピングしてください。フレームを一度分解するとボックス線が編集可能なジオメトリになり、フィールドのラベルを付け直したり列を広げたりする最速の方法です。.
